Витринные колонны КВ 190 (Альбом 55 НТ) – высокопрочные строительные конструкции

Маркировка и расшифровка

КВ 190 (Альбом 55 НТ) – это обозначение включает ключевые параметры изделия:

• КВ – тип конструкции: колонна витринная;
• 190 – длина элемента в дециметрах (1900 мм).

Изменение маркировки недопустимо, так как это может привести к ошибкам при подборе материалов для типовых проектов. На поверхность наносятся также масса, дата изготовления и отметка ОТК.

Основные характеристики

Габариты и параметры:

• Длина: 1900 мм
• Ширина: 300 мм
• Высота: 300 мм
• Вес: 425 кг
• Марка бетона: М200

Применение

Колонны используются в гражданском строительстве при реконструкции зданий:

• Установка на первых этажах жилых домов при перепланировке под торговые помещения;
• Модернизация несущих простенков в общественных зданиях.

Конструкции рассчитаны на нагрузку 600 кг/м? и подходят для сооружений с этажностью до 5 уровней (высота 1-го этажа – 4,2 м, 2-3-го – 3,5 м, 4-5-го – 3,25 м).

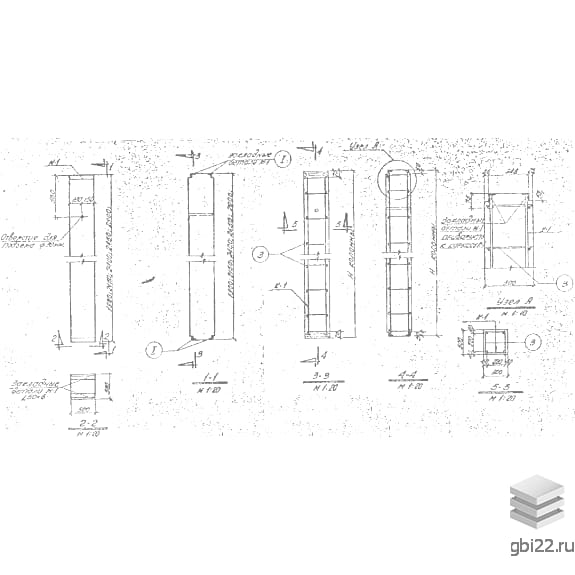

Конструктивные особенности

Изделия прямоугольной формы оснащены:

• Закладными деталями для соединения с каркасом здания;
• Строповочным отверстием (?50 мм) на верхнем торце для монтажа и транспортировки.

Технология производства

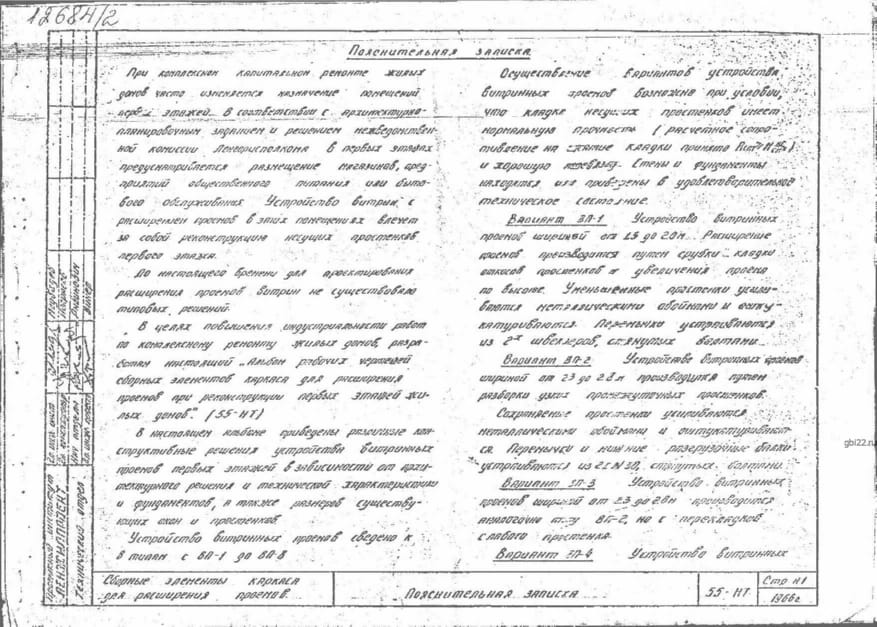

Изготовление регламентировано Альбомом 55 НТ и нормами СНиП II-B.1-62:

• Используется тяжелый бетон марки М200 с индивидуальными показателями морозостойкости и водонепроницаемости;
• Армирование – сварные каркасы из стали AII и проволоки В1 (ГОСТ 5781, 6727);
• Закладные детали из сортового проката с антикоррозионной обработкой.

Формование производится в стальных опалубках для точного соблюдения геометрии.

Транспортировка и хранение

• Перевозка – специализированным транспортом с фиксацией за строповочные отверстия;
• Складирование – горизонтально в штабелях с деревянными прокладками для защиты от повреждений.
