Витринные колонны КВ 215 (Альбом 55 НТ)

Маркировка изделий

КВ 215 (Альбом 55 НТ) – обозначение конструкции имеет следующую расшифровку:

• КВ – тип изделия (колонна витринная);
• 215 – длина элемента в дециметрах (2150 мм);
• Альбом 55 НТ – нормативный документ, регламентирующий производство.

Изменение маркировки не допускается во избежание ошибок при подборе материалов для типовых проектов.

Технические параметры

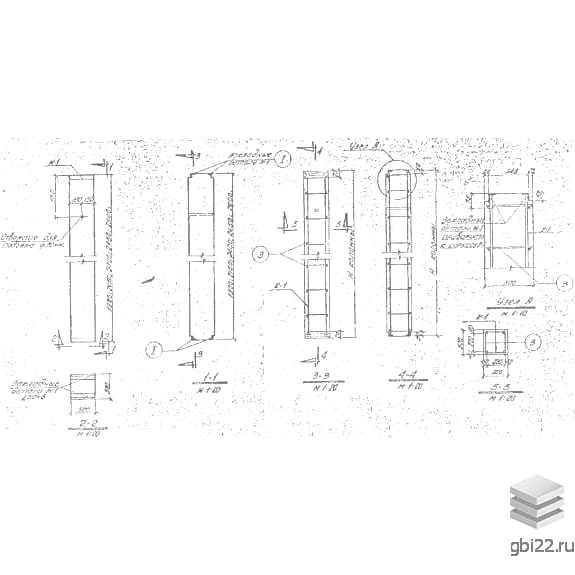

Железобетонные витринные колонны представляют собой прямоугольные конструкции с закладными элементами для соединения с каркасом здания. На верхнем торце расположено монтажное отверстие ?50 мм.

Габариты и вес:

• Длина: 2150 мм
• Ширина: 300 мм
• Высота: 300 мм
• Масса: 475 кг

Эксплуатационные характеристики:

• Марка бетона: М200
• Нагрузка на перекрытия: до 600 кг/м?
• Высота этажа: 4.2 м (1 этаж), 3.5 м (2-3 этажи), 3.25 м (4-5 этажи)

Сфера использования

Конструкции применяются при реконструкции и строительстве гражданских объектов:

• Перепланировка первых этажей под торговые помещения
• Усиление несущих простенков в общественных зданиях
• Создание каркасов магазинов и коммерческих павильонов

Особенности изготовления

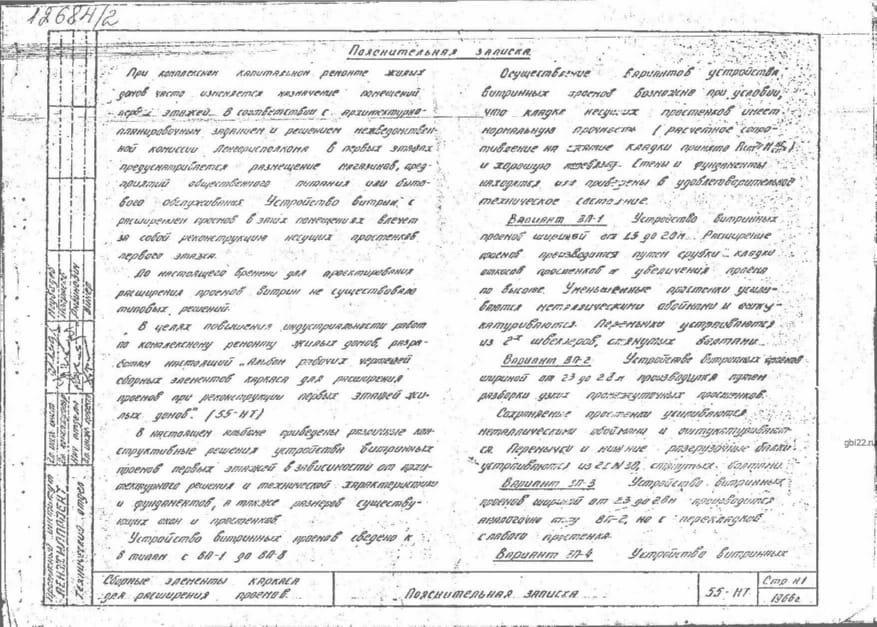

Производство осуществляется согласно Альбому 55 НТ и нормам СНиП II-B.1-62:

• Использование стальных опалубочных форм для точного соблюдения геометрии
• Применение тяжелого бетона марки М200 с индивидуальными показателями морозостойкости
• Армирование сварными каркасами из стали класса AII (ГОСТ 5781) и проволоки В1 (ГОСТ 6727)
• Антикоррозийная обработка всех металлических элементов

Рекомендации по складированию и перевозке

• Горизонтальное хранение на деревянных подкладках
• Исключение контакта с грунтом и механических повреждений
• Погрузка только за строповочные отверстия с использованием спецтехники

Все изделия сопровождаются технической документацией и проходят обязательные приемочные испытания.
