Кольцо опорное КЦО 1 (ГОСТ 8020-80)

Кольцо опорное КЦО 1 – это прочная железобетонная полая конструкция цилиндрической формы с небольшой высотой (70 мм). Оно служит элементом смотровых колодцев для водопроводных и канализационных систем. Данное изделие используется для повышения уровня установки люка над поверхностью железобетонной крышки, что предотвращает попадание дождевых и талых вод в колодец, а также защищает от наезда автомобильного транспорта, если колодец расположен под проезжей частью.

Маркировка изделия

Маркировка КЦО 1 (ГОСТ 8020-80) расшифровывается следующим образом:

КЦО – кольцо опорное;

1 – индекс, указывающий типоразмер.

Основные характеристики

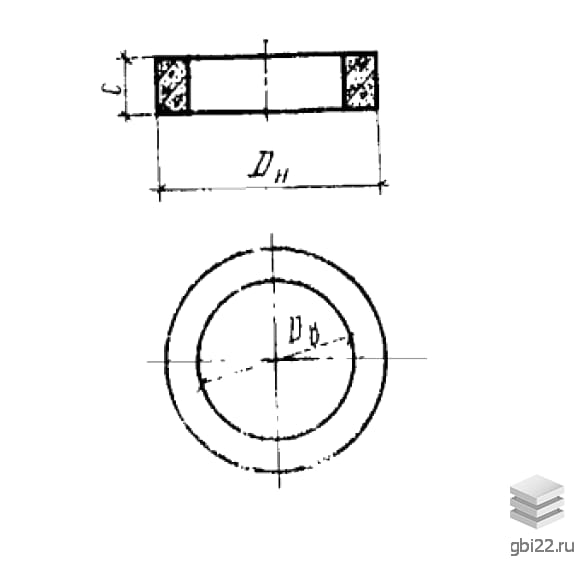

Длина: 840 мм

Ширина: 840 мм

Высота: 70 мм

Вес: 50 кг

Марка бетона: М200

Применение

Опорные кольца КЦО 1 (ГОСТ 8020-80) находят широкое применение в строительстве инженерных сетей благодаря своим высоким эксплуатационным характеристикам, простоте монтажа, доступной цене и длительному сроку службы.

Требования к качеству

Изделия должны соответствовать стандартам, установленным в ГОСТ 8020-80. В качестве основы используется тяжелый бетон с маркой по прочности на сжатие М200. Показатели морозостойкости и водонепроницаемости определяются в зависимости от климатических условий и эксплуатационного режима, но не должны быть ниже Мрз50 и В4 согласно требованиям СНиП II-31-74.

Армирование и защита

Для предотвращения разрушения и появления трещин, кольца армируются горячекатаной сталью классов АI, АII, АIII и обычной холоднокатаной проволокой ВI. Для удобства погрузо-разгрузочных работ в конструкции предусмотрены строповочные петли из стали классов АI или АII. Также необходимо обеспечить гидроизоляцию изделий для защиты от коррозии.

Контроль качества

Готовые изделия (не менее 5% от общего объема, но не менее 10 штук) проходят испытания на прочность, жесткость, внешний вид, прямолинейность, геометрические размеры и положение арматуры. По результатам испытаний партия сопровождается паспортами качества.

Хранение и транспортировка

Опорные кольца КЦО 1 (ГОСТ 8020-80) следует хранить на заранее подготовленных площадках. Для сохранения изделий в пригодном состоянии и правильного планирования пространства склада, их необходимо устанавливать согласно схемам складирования, указанным в нормативных документах. Подъем конструкций следует осуществлять с использованием транспорта, оснащенного захватными устройствами, за предусмотренные для этого петли. При транспортировке необходимо обеспечить полную неподвижность плит, исключая их опрокидывание, сдвиг и трение. Если прочность бетона не достигла отпускной, поставка не допускается.
