Опорная плита КЦО 2 (ГОСТ 8020-80)

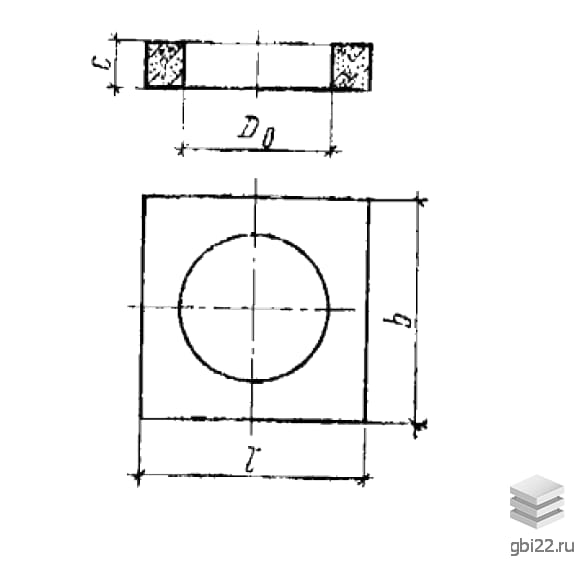

Опорная плита КЦО 2 – это прямоугольная железобетонная конструкция, отличающаяся симметрично расположенным круглым отверстием в центре. Она служит завершающим элементом смотровых колодцев для водопроводных и канализационных систем, предназначена для установки люков, которые могут различаться по материалу, диаметру и нагрузке.

Маркировка изделия

Маркировка КЦО 2 (ГОСТ 8020-80) расшифровывается следующим образом:

КЦО – обозначение опорной плиты;

2 – индекс, указывающий типоразмер.

Основные характеристики

Длина: 1700 мм

Ширина: 1700 мм

Высота: 150 мм

Вес: 800 кг

Марка бетона: М200

Применение

Данная конструкция надежно защищает колодец от попадания мусора, талых и дождевых вод, а также механических воздействий. Она равномерно распределяет нагрузку на края плиты, что снижает воздействие на стенки колодца. Благодаря высоким эксплуатационным характеристикам, простоте монтажа, доступной цене и длительному сроку службы, опорные плиты нашли широкое применение в строительстве инженерных сетей.

Требования к качеству

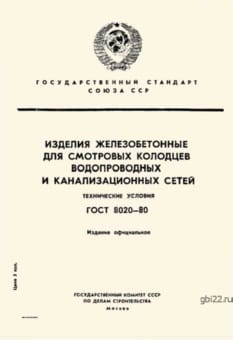

Стандарты и требования к производству плит опорных КЦО 2 (ГОСТ 8020-80) прописаны в соответствующем ГОСТе. Высокая прочность конструкций обеспечивается использованием тяжелого бетона марки М200. Выбор марок бетона по морозостойкости и водонепроницаемости осуществляется в зависимости от климатических условий и эксплуатационного режима, но не ниже Мрз50 и В4 согласно рекомендациям СНиП II-31-74.

Армирование и защита

Армирование плит осуществляется с помощью стальных элементов, создающих надежный "скелет" конструкции. В качестве арматуры используется горячекатаная сталь классов A1, AII, AIII и холоднокатаная проволока ВI. Для удобства погрузо-разгрузочных работ в плитах предусмотрены монтажные петли из стали классов A1 или AII. Для защиты от коррозии необходимо применять комплекс мероприятий по гидроизоляции.

Контроль качества

Готовые плиты КЦО 2 (ГОСТ 8020-80) подвергаются испытаниям на прочность и жесткость, а также оцениваются по внешнему виду, прямолинейности и геометрическим размерам. По результатам испытаний партия изделий сопровождается паспортами качества. Плиты должны храниться рассортированными по типам и маркам на специально подготовленных складах, укладываясь в рабочем положении в штабеля.

Транспортировка

Подъем конструкций следует осуществлять с использованием транспорта, оснащенного захватными устройствами, за предусмотренные для этого петли. Во время транспортировки необходимо обеспечить полную неподвижность плит, исключая их опрокидывание, сдвиг и трение. Если прочность бетона не достигла отпускной, поставка потребителю не допускается.
