Прямоугольные лотки типа Л5

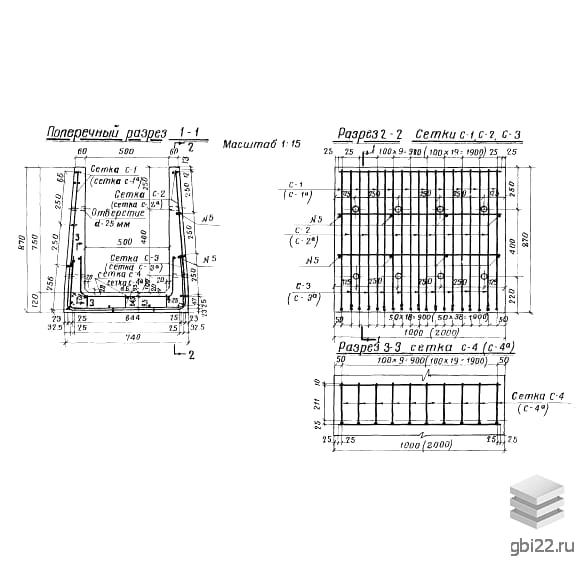

Лотки прямоугольные Л5 – прочные железобетонные конструкции, используемые в системах водоотведения. Изделия имеют П-образное сечение и оснащены дренажными отверстиями диаметром 25 мм.

Маркировка изделий

Каждый лоток имеет обозначение, включающее:

• Тип конструкции – "Лоток прямоугольный Л5";
• Дату изготовления;
• Массу изделия;
• Штамп ОТК.

Изменение маркировки не допускается во избежание ошибок при подборе материалов.

Основные характеристики

Габариты:

• Длина: 2000 мм
• Ширина: 740 мм
• Высота: 870 мм
• Вес: 1100 кг

Материалы:

• Бетон марки М200
• Щебень фракции до 20 мм
• Арматура из низкоуглеродистой проволоки (3-5,5 мм)

Область применения

Конструкции предназначены для:

• Укрепления водоотводных каналов
• Защиты кюветов
• Создания водотоков на плотных и среднеплотных грунтах

Максимальная скорость потока – 3,5 м/с. Допустимая нагрузка – Н13.

Технология производства

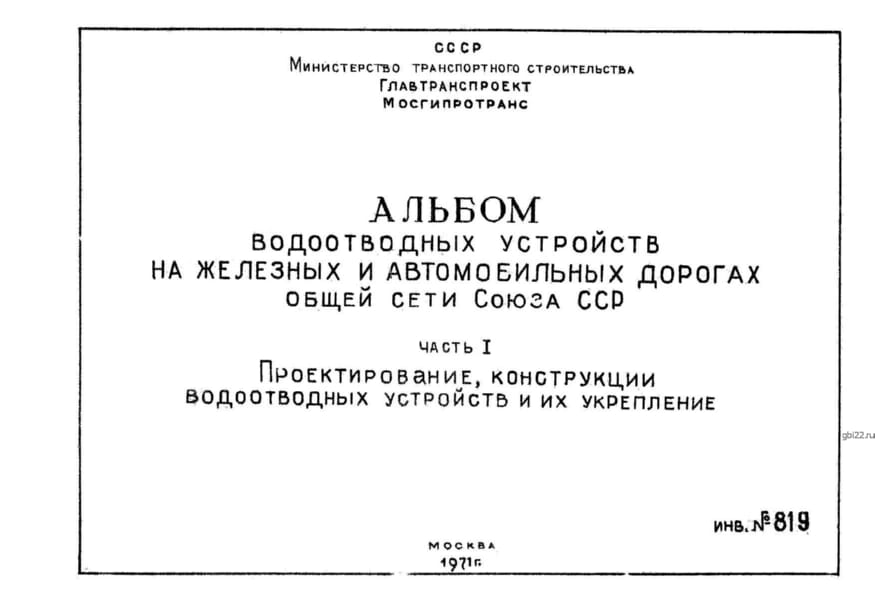

Изготовление регламентировано Альбомом 819 и проводится в стальных формах для сохранения точности размеров. Основные требования:

• Соответствие ГОСТ 4795-68 по морозостойкости и водонепроницаемости
• Выполнение СН 249-63 по стойкости к агрессивным средам
• Использование арматурных сеток по ГОСТ 6727-53

Монтаж и транспортировка

Рекомендации по установке:

• Перевозка и складирование в рабочем положении
• Использование крана грузоподъемностью от 3,5 т
• Применение деревянных прокладок для защиты от повреждений
• Обработка контактирующих с грунтом поверхностей битумом

Контроль качества

Все изделия проходят приемочные испытания после достижения отпускной прочности. Результаты фиксируются в сопроводительной документации.
