Лоток раструбный с водовыпуском ЛРВ 4: характеристики и применение

ЛРВ 4 – это железобетонный лоток параболической формы, предназначенный для систем орошения. Он служит для забора воды из распределительных каналов и оснащен закладными элементами под монтаж регулирующего затвора, что позволяет контролировать подачу жидкости на орошаемых участках.

Маркировка изделия

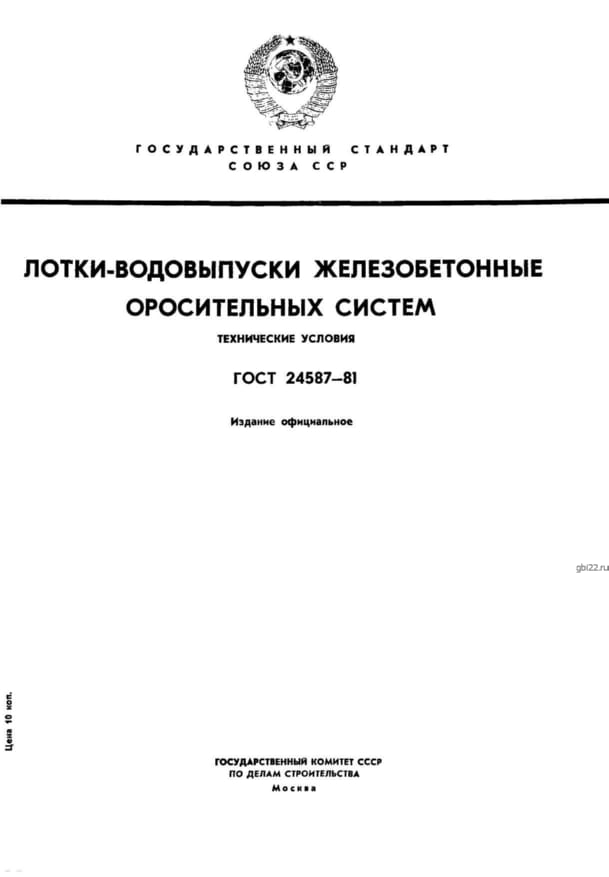

Согласно ГОСТ 24587-81, маркировка включает буквенно-цифровое обозначение:

• ЛРВ – лоток раструбный с водовыпуском;
• 4 – высота сечения в дециметрах.

На раструбе нанесены: марка изделия, товарный знак, дата производства, вес и отметка ОТК. Закладные пластины маркируются числом, соответствующим модели лотка (для ЛРВ 4 – номер 10).

Основные характеристики

Габариты и параметры:

• Длина: 6110 мм
• Ширина: 1058 мм
• Высота: 540 мм
• Вес: 1080 кг
• Марка бетона: М300

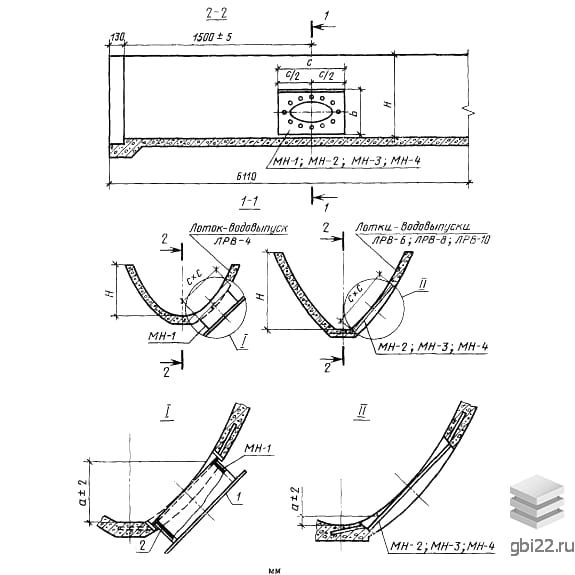

Конструктивные особенности

Изделие изготавливается из тяжелого бетона (плотность 2200–2500 кг/м?) с армированием:

• Продольные стержни – сталь класса A-III;
• Поперечные связи – проволока Вр-1;
• Фланцы и анкеры – сталь ВСт3сп и АI соответственно.

Металлические элементы защищены антикоррозийным покрытием по СНиП II-28-73.

Эксплуатационные преимущества

• Высокая прочность и устойчивость к химическим воздействиям;
• Водонепроницаемость;
• Долговечность;
• Применение в гидротехнических и сельскохозяйственных объектах.

Допустимая сейсмическая нагрузка – до 8 баллов.

Монтаж и транспортировка

Лоток устанавливается в грунт или на опоры. При складировании и перевозке соблюдаются правила:

• Штабелирование высотой до 2 м с деревянными прокладками;
• Равномерное распределение нагрузки при транспортировке;
• Надежное крепление для исключения смещения.

Контроль качества

Изделия проходят испытания на:

• Прочность;
• Жесткость;
• Трещиностойкость.

Каждая партия сопровождается сертификатами соответствия.
