Лотковые днища ЛДУ 1 (СК 3301-86)

Маркировка и конструктивные особенности

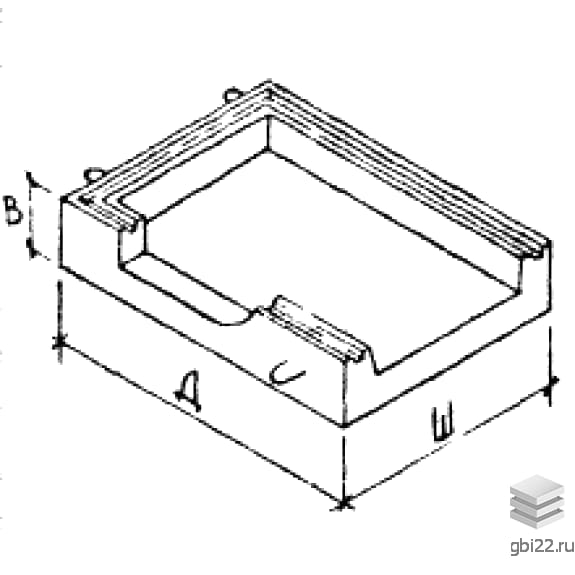

Лотковые днища ЛДУ 1 (СК 3301-86) – это стандартизированные железобетонные конструкции прямоугольной формы. В сечении изделия напоминают перевернутую букву «П» с ребристыми торцевыми гранями. На противоположных сторонах предусмотрены выемки для крепления строповочных петель. В зависимости от монтажного положения, элементы могут иметь центральное прямоугольное отверстие или трапециевидный выступ.

Расшифровка маркировки:

• ЛДУ – тип конструкции (лотковое днище):
  • ЛДО – с отверстием для приямка,
  • ЛДП – с опорной подушкой,
  • ЛДУ – угловое днище.
• 1 – типоразмер изделия.

Дополнительные обозначения: «и» – ребристые элементы каналов, «у» – усиленные ребра. Изменение маркировки не допускается.

Применение и технические параметры

Конструкции используются при строительстве сборных каналов для теплотрасс с диаметром труб 50–1400 мм. Изделия служат опорой для трубопроводов, защищая их от грунтового давления и внешних воздействий. Проектирование соответствует СНиП 2.01.03-84.

Основные характеристики:

• Длина: 1780 мм
• Ширина: 1180 мм
• Высота: 180 мм
• Вес: 480 кг
• Марка бетона: М300 (класс прочности В22.5)
• Морозостойкость: F50
• Максимальная масса: до 3.7 т

Производство и материалы

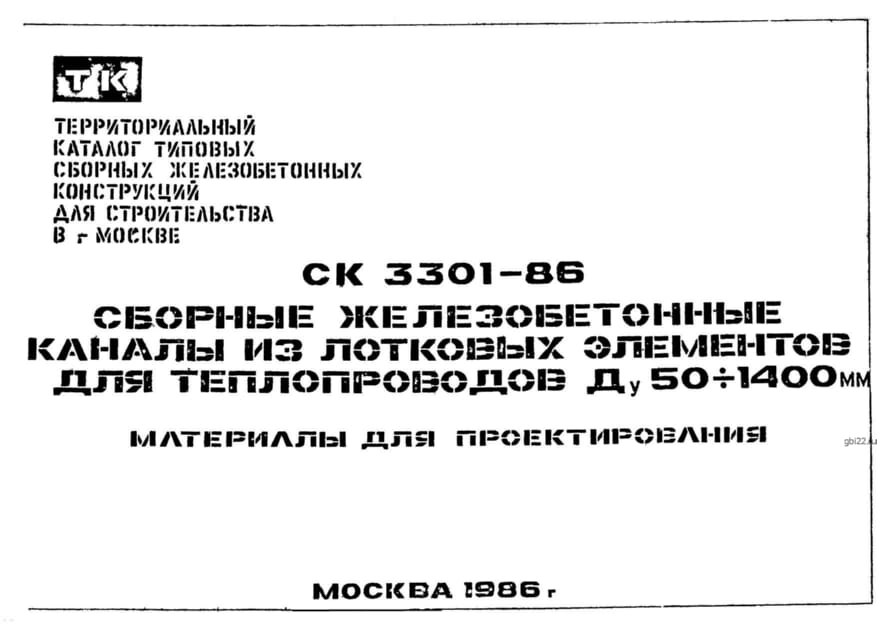

Изготовление регламентировано Альбомом СК 3301-86:

• Бетон: тяжелый, водонепроницаемость подбирается индивидуально
• Армирование: стальные сетки (классы AI и AIII по ГОСТ 5781-82)
• Строповочные петли: сталь AI
• Гидроизоляция: двухслойное битумное покрытие
• Антикоррозийная обработка всех металлических элементов

Транспортировка и хранение

Правила складирования:

• Штабелирование в рабочем положении (до 8 элементов)
• Использование деревянных подкладок 100?100 мм
• Погрузка спецтехникой с захватными механизмами

Отгрузка производится после набора отпускной прочности и успешных приемочных испытаний.
