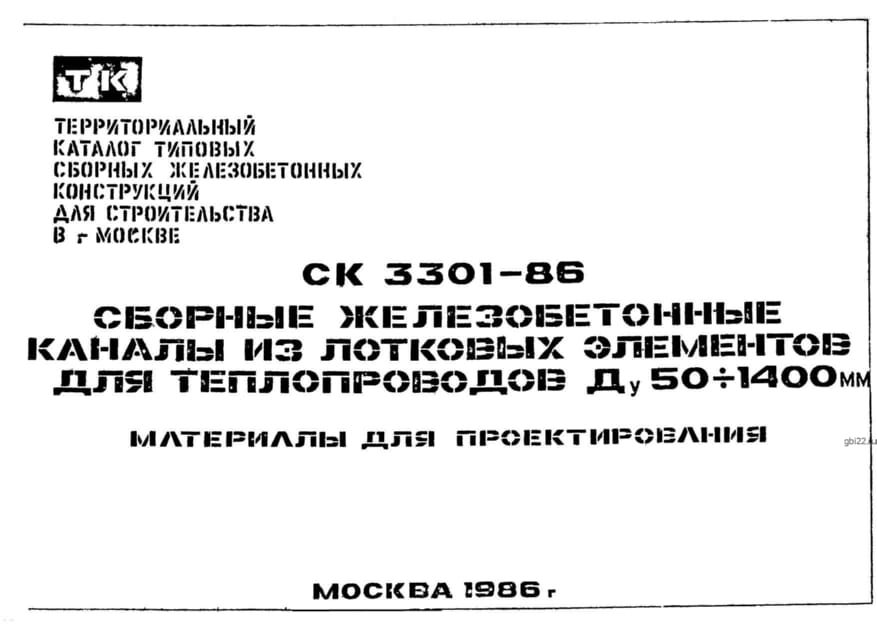

Лотковые днища ЛДУ 6 (СК 3301-86)

Конструктивные особенности и маркировка

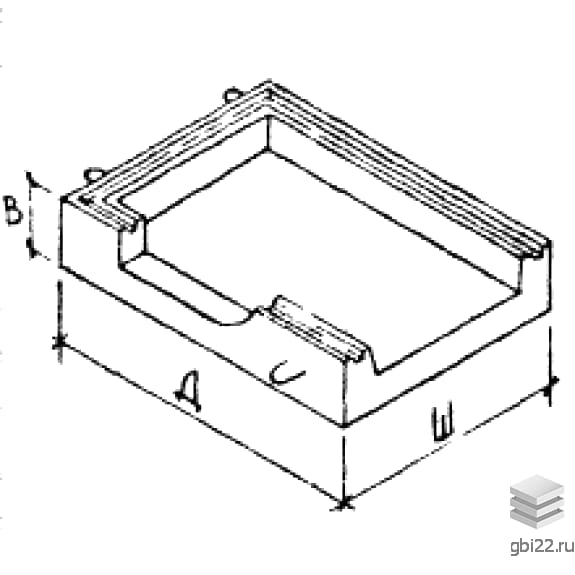

Лотковые днища ЛДУ 6 (СК 3301-86) – это стандартизированные железобетонные конструкции прямоугольной формы. В поперечном разрезе изделие напоминает перевернутую букву «П» с ребристыми углублениями на торцах. На противоположных сторонах расположены пазы для крепления строповочных петель. В зависимости от назначения, элементы могут иметь центральное прямоугольное отверстие или трапециевидный выступ с одной из сторон.

Расшифровка маркировки:

• ЛДУ – тип конструкции (лотковое днище):
  ЛДО – с отверстием для приямка,
  ЛДП – с опорной подушкой,
  ЛДУ – угловое днище
• 6 – номер типоразмера

Дополнительные обозначения:
«и» – ребристые элементы каналов,
«у» – усиленные ребристые элементы.

Сфера применения

Конструкции используются при монтаже сборных железобетонных каналов для теплотрасс с диаметром труб от 50 до 1400 мм. Служат надежной основой для трубопроводов, защищая коммуникации от механических нагрузок и внешних воздействий. Проектирование соответствует требованиям СНиП 2.01.03-84.

Технические параметры

• Длина: 3180 мм
• Ширина: 2740 мм
• Высота: 375 мм
• Масса: 3120 кг
• Класс бетона: М300 (В22.5)
• Морозостойкость: F50
• Максимальная нагрузка: до 3.7 тонн

Материалы и производство

Изготавливаются из тяжелого бетона с армированием стальными сетками (классы AI и AIII по ГОСТ 5781-82). Строповочные петли производятся из стали AI. Для повышения долговечности:

• Нанесение двухслойного битумного покрытия
• Защитный бетонный слой над арматурой
• Антикоррозийная обработка металлических элементов

Транспортировка и хранение

Требования к складированию:

• Штабелирование не более 8 элементов
• Использование деревянных прокладок 100?100 мм
• Погрузка спецтехникой с захватными механизмами

Отгрузка производится после набора отпускной прочности и успешных приемочных испытаний.
