Лотковые плиты перекрытия

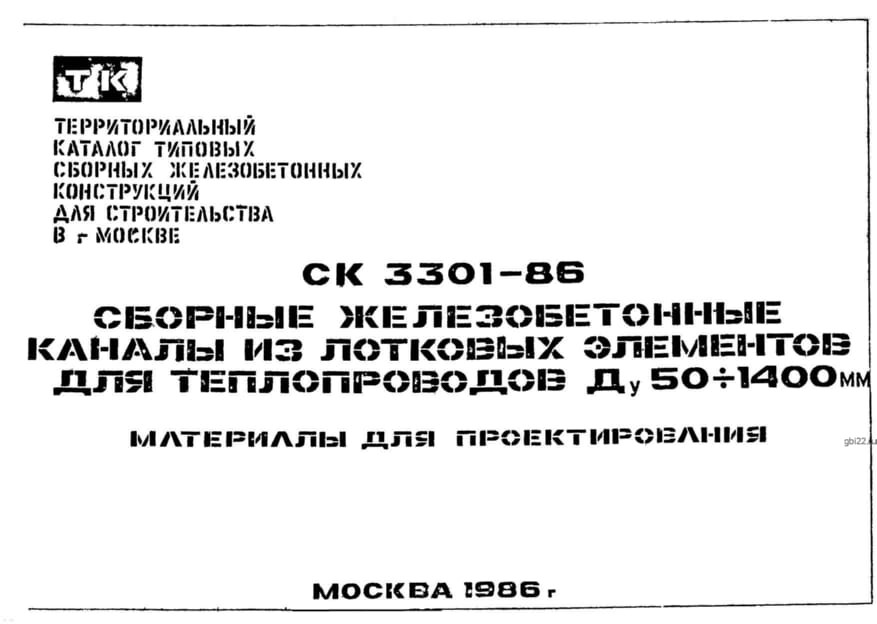

Лотковые перекрытия ЛП 0 (СК 3301-86) – это унифицированные железобетонные конструкции высокой прочности, выполненные в форме буквы «П». В зависимости от назначения, изделия могут иметь круглые отверстия или прямоугольные углубления на верхней грани. Торцы оснащены выступами со строповочными петлями для удобства монтажа.

Маркировка изделий

Для удобства подбора материалов используется специальная кодировка, наносимая на боковую грань:

• ЛП – лотковое перекрытие (ЛПО – с отверстием, ЛПУ – угловое);
• 0 – типоразмер изделия;
• «и» – наличие ребристой поверхности;
• «у» – усиленная конструкция.

Изменение маркировки не допускается.

Основные характеристики

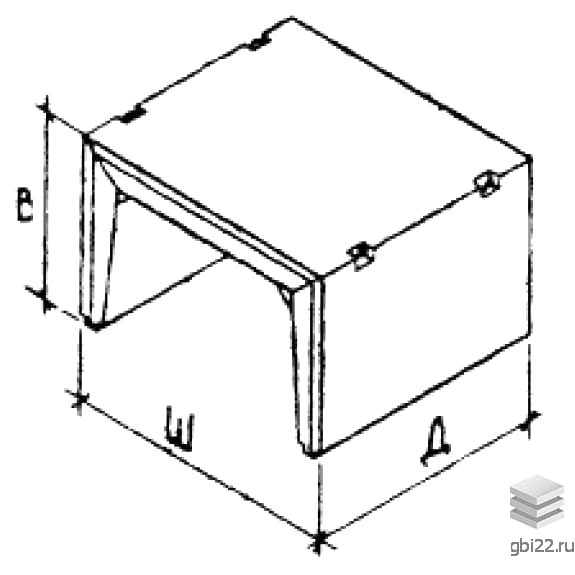

Габариты:
Длина: 2980 мм
Ширина: 920 мм
Высота: 450 мм
Вес: 900 кг

Материалы:
- Бетон: марка М300, класс прочности В22.5
- Арматура: сталь классов AI и AIII (ГОСТ 5781-82)
- Морозостойкость: F50

Область применения

Конструкции используются для:

• Строительства сборных каналов теплотрасс (диаметр труб 50-1400 мм);
• Защиты трубопроводов от грунтовых нагрузок и внешних воздействий;
• Прокладки трасс с поворотами (специальные модификации).

Технические требования

Изделия соответствуют:

• Нормам СНиП 2.03.01-84;
• Расчетным нагрузкам Н30 и НК80;
• Глубине заложения 0.3-4 м.

Особенности производства

Технология включает:

• Двухслойную битумную гидроизоляцию;
• Антикоррозийную обработку металлических элементов;
• Контроль защитного слоя бетона.

Транспортировка и хранение

Требования:

• Высота штабеля – не более 2 рядов;
• Обязательное использование прокладок 100?100 мм;
• Применение спецтехники для погрузки.

Все изделия проходят обязательные испытания по ГОСТ 8829 и сопровождаются сертификатами соответствия.
