Бетонный массив МС 10 с сегментными прорезями

Маркировка и конструктивные особенности

МС 10 – это гидротехнический блок из бетона, где:

• МС – массив с сегментными прорезями;
• 10 – масса конструкции в тоннах.

Описание конструкции

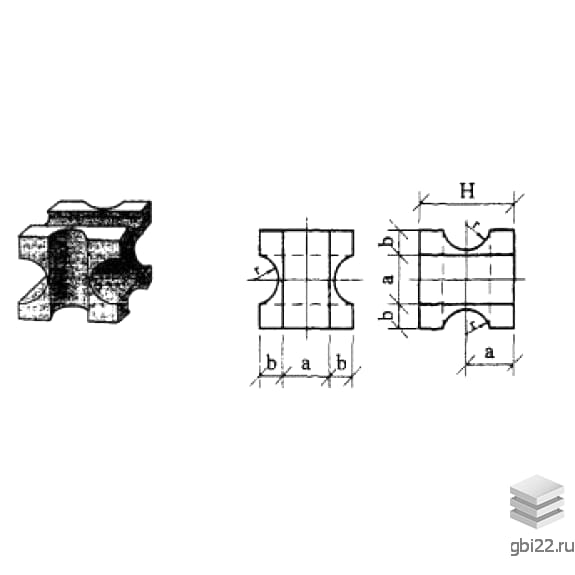

Изделие представляет собой кубический блок с шестью полуцилиндрическими выемками, расположенными по осям граней. На противоположных сторонах прорези параллельны, на смежных – перпендикулярны. Ширина центральной части равна диаметру выемок и составляет половину высоты массива.

Сфера применения

Блоки МС 10 используют для:

• укрепления береговых линий рек и морей;
• защиты строительных площадок от волн, течений и ледовых нагрузок;
• возведения портовых сооружений (молов, дамб, волноломов).

Массивная конструкция обеспечивает надежное сцепление с основанием и соседними блоками, создавая прочные защитные барьеры.

Технические характеристики

• Длина: 2200 мм
• Ширина: 2200 мм
• Высота: 2200 мм
• Вес: 10000 кг
• Марка бетона: М350

Производство и маркировка

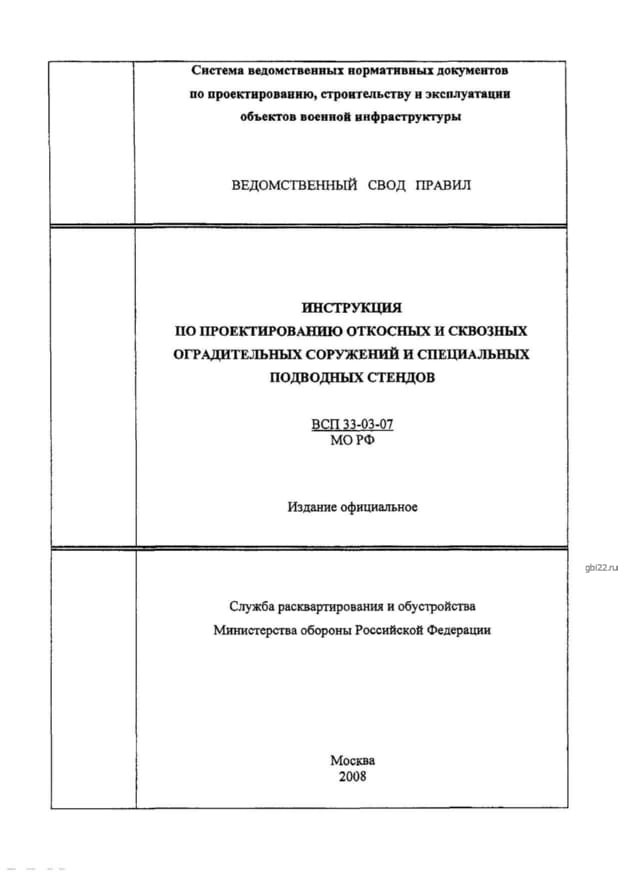

Изготовление ведется согласно ВСП 33-03-07 Минобороны РФ и СНиП 3.07.02-87. На готовое изделие наносят:

• клеймо и номер на верхнюю грань;
• класс бетона, марку, дату производства на боковую поверхность.

В паспорте указывают допустимые отклонения в размерах.

Материалы и технология

Состав бетонной смеси включает:

• портландцемент (ПЦ-Д0, ПЦ-Д5, ПЦ-Д20 марки F200 и выше);
• крупный бутовый камень и щебень;
• песок;
• пластификаторы;
• воду (пресную или морскую).

Монолитная центральная часть позволяет обойтись без армирования.

Транспортировка и хранение

Для перемещения массивов используют:

• специальные захваты (ключевые, клиновые, полуавтоматические);
• тросовые стропы.

Хранение осуществляется на ровных площадках, перевозка – специализированным транспортом с фиксацией груза.

Допустимые дефекты

На поверхности блока могут присутствовать (в пределах нормы):

• воздушные раковины;
• незначительные трещины;
• мелкие сколы.
