Бетонный массив МС 3 с сегментными прорезями

Маркировка изделия:

• МС – тип конструкции: массив с сегментными прорезями;
• 3 – масса блока в тоннах.

Описание и характеристики

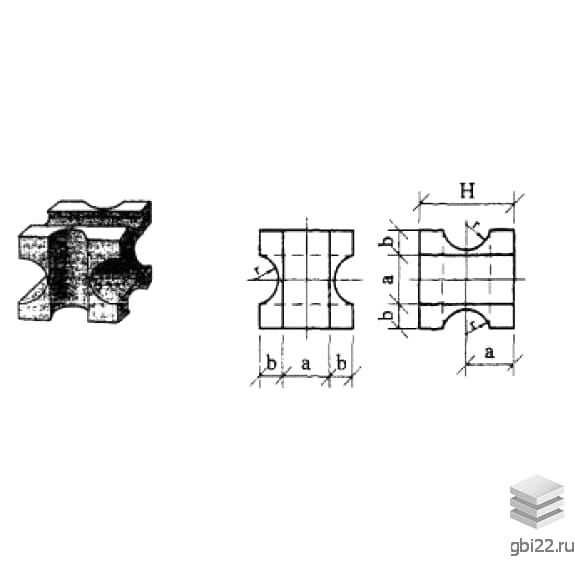

Бетонный массив МС 3 – это фасонный блок кубической формы с шестью полуцилиндрическими выемками. Прорези на противоположных гранях расположены параллельно, на смежных – перпендикулярно. Ширина центральной части равна диаметру выемок и составляет половину высоты изделия.

Применение

Конструкции МС 3 используются для укрепления береговых линий, защиты строительных объектов от волн, течений и ледовых нагрузок. Благодаря массивности и особой форме блоки надежно фиксируются на дне и между собой, формируя устойчивые гидротехнические сооружения. Применяются при строительстве:

• портовых конструкций;
• волноломов и молов;
• защитных дамб.

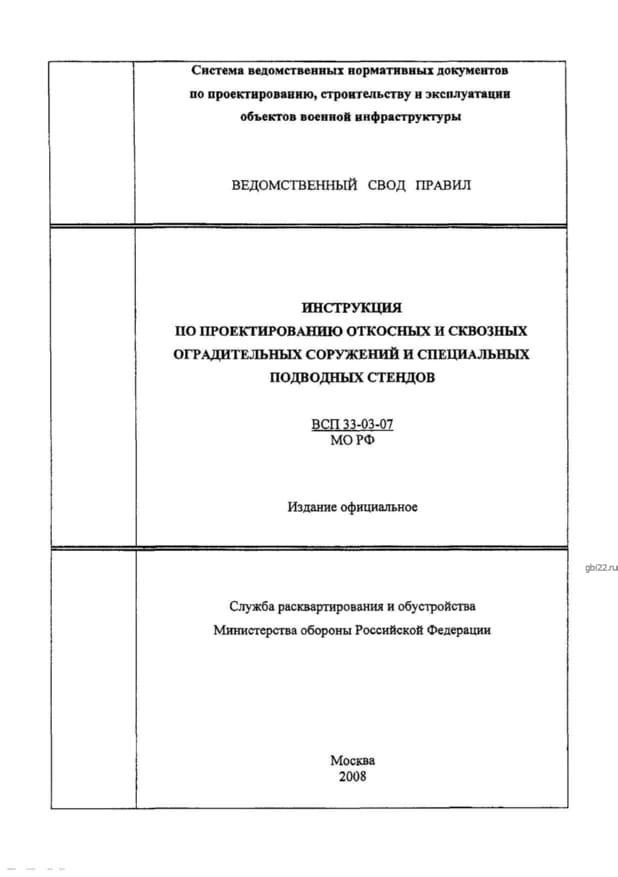

Проектирование и монтаж выполняются согласно нормативам ВСП 33-03-07 Минобороны РФ и СНиП 3.07.02-87.

Маркировка и производство

После изготовления на поверхность блока наносятся:

• клеймо и номер (на сырой бетон);
• класс бетона, марка, дата выпуска (после затвердевания).

В паспорте изделия указываются допустимые отклонения в размерах.

Материалы и технология

Для производства МС 3 применяется тяжелый бетон с заполнителем из бутового камня и щебня крупных фракций. Центральная часть блока заливается без армирования. Состав смеси включает:

• портландцемент (ПЦ-Д0, ПЦ-Д5, ПЦ-Д20, F200+);
• крупный щебень/гравий;
• песок;
• пластификаторы;
• воду (пресную или морскую).

Для условий замораживания-оттаивания используются сульфатостойкие цементы (F400+).

Требования к качеству

Готовые блоки должны иметь гладкую поверхность. Допускаются незначительные дефекты:

• воздушные раковины;
• мелкие трещины;
• сколы (в пределах норм).

Транспортировка и хранение

Хранение осуществляется на ровных площадках. Для погрузки применяются:

• ключевые/клиновые захваты;
• тросовые стропы.

Перевозка возможна при волнении моря до 4 баллов. Блоки размещают с зазорами, исключая смещение. Габариты и вес:

• Длина: 1470 мм
Ширина: 1470 мм
• Высота: 1470 мм
• Масса: 3000 кг
• Марка бетона: М350
