Оголовок ОС 1 (ГОСТ Р 54272-2010)

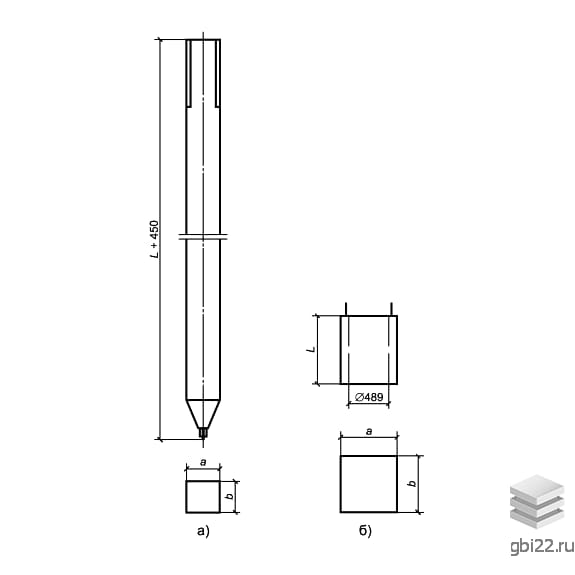

Оголовок ОС 1 – это стандартизированный железобетонный элемент прямоугольной конфигурации, используемый для создания опорных конструкций под стойки, предназначенные для установки контактной сети на железных дорогах. Эти изделия применяются в различных климатических условиях и часто устанавливаются на обычных грунтах.

Маркировка изделия

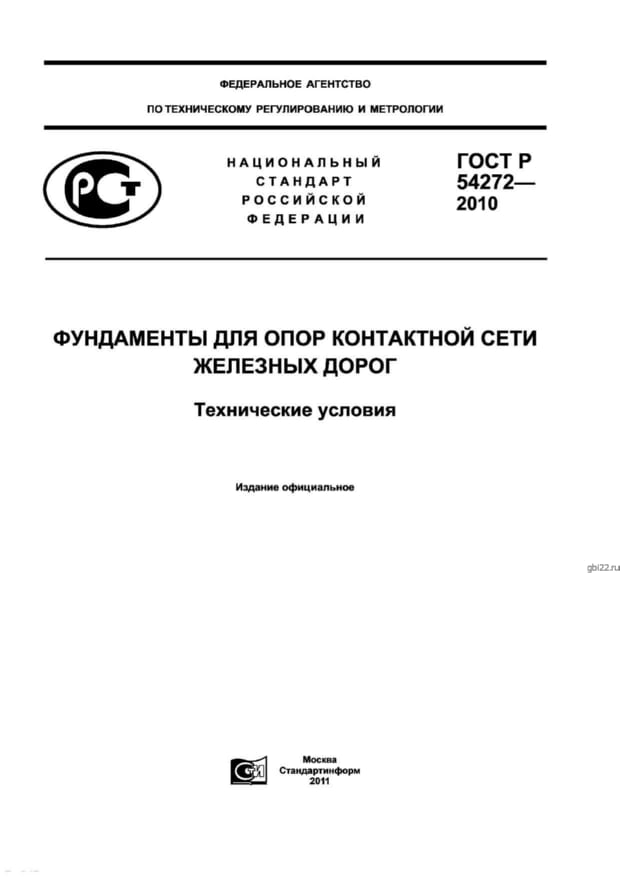

Маркировка оголовка состоит из буквенно-цифровых обозначений, которые обязательно указываются в документации и на самих изделиях. В соответствии с ГОСТ Р 54272-2010, расшифровка марки ОС 1 следующая:

ОС – тип изделия (оголовок сваи);

1 – типоразмер.

Основные характеристики

Длина: 800 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 875 кг

Марка бетона: М400

Производственные требования

К изделиям предъявляются строгие требования в процессе их изготовления. Конструкции обладают высокой прочностью и надежностью, а также просты в установке и требуют минимального обслуживания в течение длительного времени.

Технология производства

Для производства оголовков используется тяжелый бетон класса B30. Водонепроницаемость должна соответствовать не ниже W6 по требованиям ГОСТ 26633. Морозостойкость определяется в зависимости от климатических условий и, как правило, не должна быть ниже марок F150-F200.

Армирование и монтаж

Для повышения прочности изделия армируются пространственным каркасом и сеткой, с использованием стержневой стали класса AIII. По согласованию с заказчиком допускается применение горячекатаной стали класса A-I и проволоки класса Bp-I. Для удобства монтажа предусмотрены строповочные петли из гладкой стали класса A-I.

Гидроизоляция и защита

При высоком уровне грунтовых вод необходимо обеспечить дополнительную гидроизоляцию изделий специальными растворами. Все металлические элементы должны быть обработаны антикоррозионными составами.

Контроль качества

Готовая продукция проходит проверку отделом технического контроля. Все элементы должны соответствовать геометрическим параметрам, указанным в ГОСТ Р 54272-2010, и проверяются на прочность, жесткость и трещиностойкость. Изделия, прошедшие все проверки, получают сертификат соответствия.

Хранение и транспортировка

Железобетонные изделия хранятся на защищенных от влаги складских площадках. Элементы укладываются в штабеля с использованием деревянных подкладок, а подъем осуществляется за строповочные петли. Транспортировка может осуществляться как автомобильным, так и железнодорожным транспортом, с обязательной фиксацией изделий специальными крепежами для предотвращения смещения.

Техника безопасности

При погрузочно-разгрузочных работах необходимо соблюдать осторожность и технику безопасности, чтобы сохранить все качественные характеристики элементов. Запрещается скидывать изделия, подвергать их толчкам и падениям.
