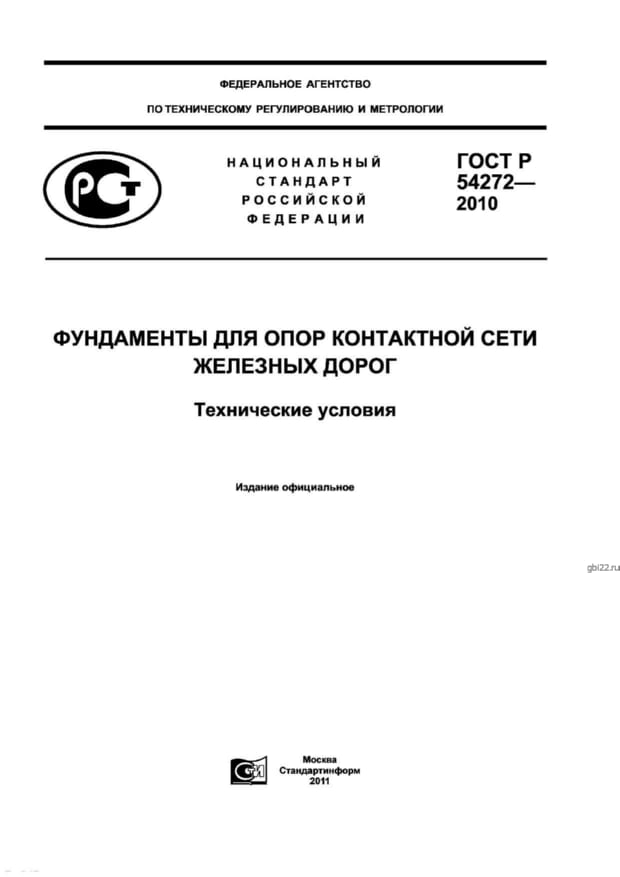

Оголовок ОС 2 (ГОСТ Р 54272-2010)

Оголовок ОС 2 – это стандартизированный железобетонный элемент прямоугольной формы, используемый для создания опорных конструкций под стойки, предназначенные для установки контактной сети на железных дорогах. Эти изделия применяются в различных климатических условиях и часто устанавливаются на обычных грунтах.

Маркировка изделия

Маркировка оголовка состоит из буквенно-цифровых обозначений, которые обязательно указываются в документации и на самих изделиях. В соответствии с ГОСТ Р 54272-2010, расшифровка марки ОС 2 следующая:

ОС – тип изделия (оголовок сваи);

2 – типоразмер.

Основные характеристики

Длина: 800 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 875 кг

Марка бетона: М400

Производственные требования

К изделиям предъявляются строгие требования в процессе производства. Конструкции обладают высокой прочностью и надежностью, а также просты в установке и требуют минимального обслуживания в течение длительного времени.

Технология производства

Для изготовления оголовков используется тяжелый бетон класса B30. Водонепроницаемость должна соответствовать не ниже W6 по требованиям ГОСТ 26633. Морозостойкость определяется в зависимости от климатических условий и, как правило, не ниже марок F150-F200.

Армирование и монтаж

Для повышения прочности изделия армируются пространственным каркасом и сеткой, с использованием стержневой стали класса AIII. По согласованию с заказчиком допускается применение горячекатаной стали класса A-I и проволоки класса Bp-I. Для удобства монтажа используются строповочные петли из гладкой стали класса A-I.

Гидроизоляция и защита

При высоком уровне грунтовых вод в районе строительства необходимо обеспечить дополнительную гидроизоляцию изделий специальными растворами. Все металлические элементы покрываются антикоррозионными составами, а защитный слой бетона до арматуры должен составлять не менее 23 мм.

Контроль качества

Готовая продукция проходит проверку отделом технического контроля. Все элементы должны соответствовать геометрическим параметрам, указанным в ГОСТ Р 54272-2010, и проверяются на прочность, жесткость и трещиностойкость. Изделия, прошедшие все проверки, получают сертификат соответствия.

Хранение и транспортировка

Железобетонные изделия хранятся на защищенных от влаги складских площадках. Элементы укладываются в штабеля с использованием деревянных подкладок, а подъем осуществляется за строповочные петли. Транспортировка может осуществляться как автомобильным, так и железнодорожным транспортом, с обязательной фиксацией изделий специальными крепежами для предотвращения смещения.

Техника безопасности

При погрузочно-разгрузочных работах необходимо соблюдать осторожность и технику безопасности, чтобы сохранить все качественные характеристики элементов. Запрещается скидывать, подвергать толчкам и падениям изделия.
