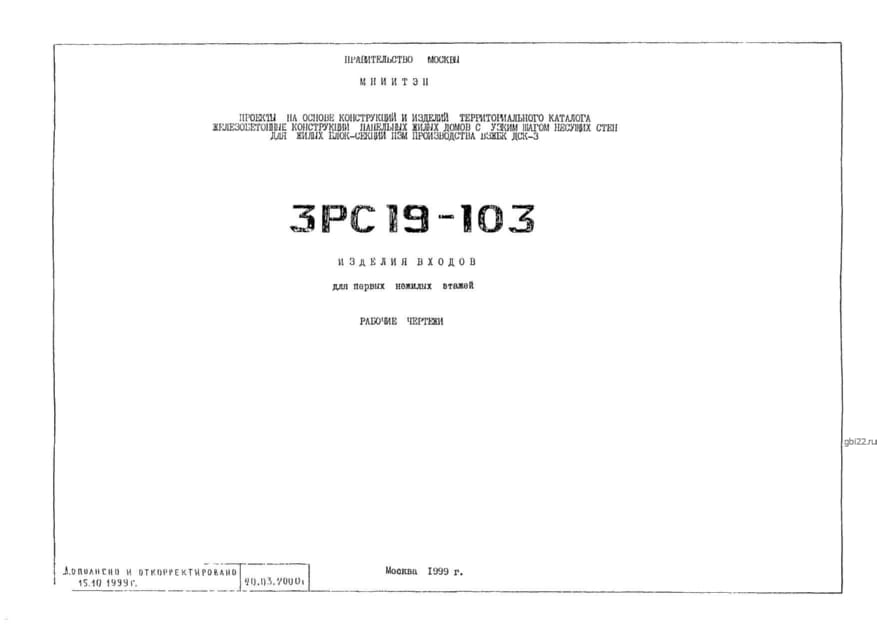

Лестничные ограждения 3ЛО 11-1 н-1 (Альбом 3РС 19-103)

Маркировка и конструктивные особенности

Маркировка 3ЛО 11-1 н-1 (Альбом 3РС 19-103) содержит ключевые параметры изделия:

• 3 – принадлежность к альбому 3РС 19-103;
• ЛО – тип конструкции (лестничное ограждение);
• 11 – порядковый номер типоразмера;
• 1 – индекс модификации (зеркальное исполнение и др.);
• н-1 – вариант закладных деталей.

Изменение маркировки не допускается. Дополнительно наносят дату изготовления, массу и клеймо ОТК.

Основные характеристики

Ограждения изготавливаются из высокопрочного бетона класса В22,5 (М300) с плотностью 2300 кг/м?. Конструкции обладают:

• огнестойкостью от 1 часа;
• морозостойкостью F150;
• водонепроницаемостью W2.

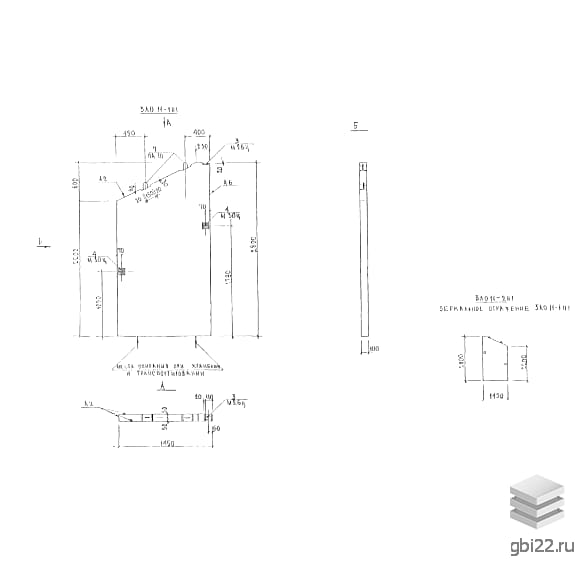

Габариты и вес

• Длина: 1450 мм;
• Ширина: 100 мм;
• Высота: 2800 мм;
• Масса: 890 кг.

Армирование и материалы

Каркас выполнен из:

• горячекатаной стали AII-AIII (ГОСТ 5781-82);
• холоднотянутой проволоки B1 (ГОСТ 6727-80);
• монтажных петель из стали Ст3сп2/Ст3пс2.

Закладные детали производятся из полосовой стали Ст3кп2 (ГОСТ 380-88) с антикоррозионной обработкой.

Применение

Конструкции предназначены для:

• лестничных клеток в жилых домах с узким шагом стен;
• ограждения крылец и переходов между этажами.

Соответствуют требованиям СНиП II-3-79 и СНиП 2.03.01-84.

Производство и транспортировка

Изготовление ведется в стальных опалубках по Альбому 3РС 19-103. Транспортировка допускается только в вертикальном положении на деревянных подкладках для предотвращения повреждений.
