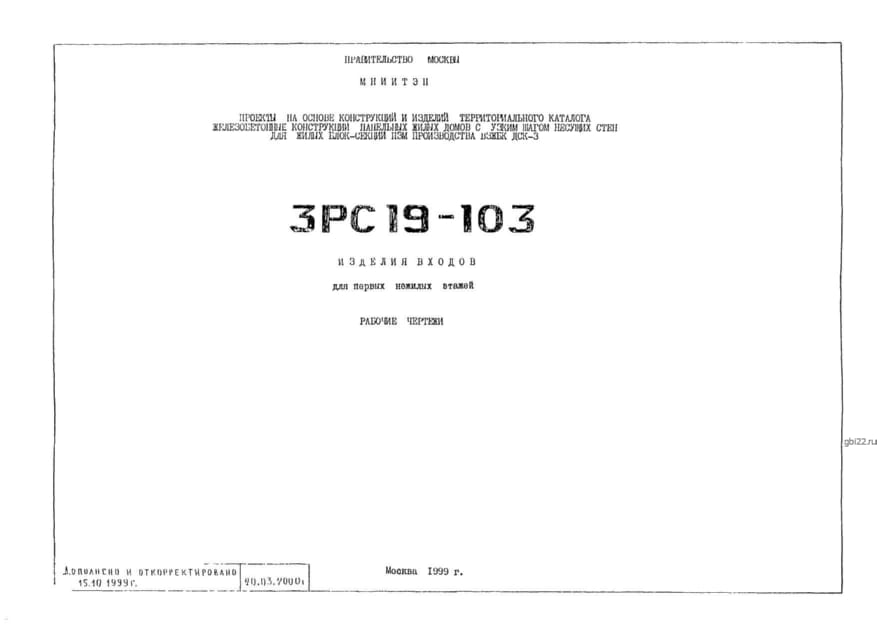

Лестничные ограждения 3ЛО 11-2 н-1 (Альбом 3РС 19-103)

Маркировка изделия 3ЛО 11-2 н-1 (Альбом 3РС 19-103) расшифровывается следующим образом:

• 3 – принадлежность к альбому 3РС 19-103;
• ЛО – тип конструкции: лестничное ограждение;
• 11 – порядковый номер типоразмера;
• 2 – индекс, указывающий на дополнительные конструктивные особенности (например, зеркальное исполнение);
• н-1 – особенности закладных деталей.

Изменение маркировки запрещено. Допускается нанесение даты производства, массы и штампа ОТК.

Основные характеристики

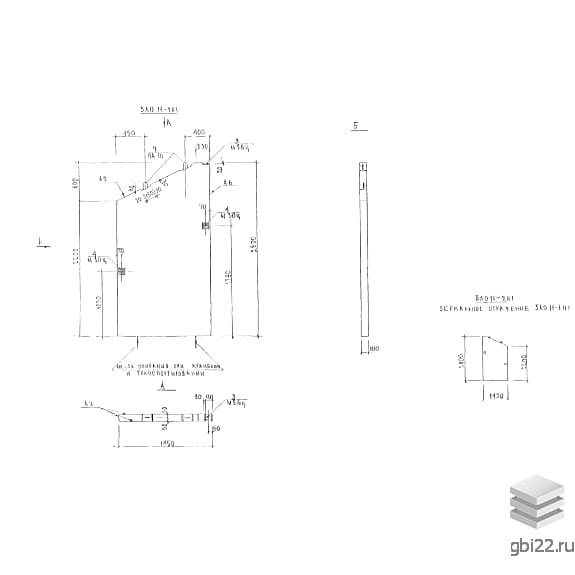

Лестничные ограждения 3ЛО 11-2 н-1 – это прочные железобетонные конструкции с прямоугольным сечением. Верхняя грань имеет скос, придающий элементу трапециевидную форму. Для удобства монтажа предусмотрены монтажные петли.

Область применения

Ограждения используются в жилых домах с узким шагом несущих стен и блок-секциях. Они монтируются на лестничных клетках для предотвращения падений, а также при обустройстве крылец. Конструкции соответствуют требованиям СНиП II-3-79 и СНиП 2.03.01-84. Огнестойкость – не менее 1 часа.

Производство и материалы

Изготовление ведется в стальных опалубках в горизонтальном положении для сохранения геометрии. Используется тяжелый бетон класса В22,5 (М300) плотностью 2300 кг/м?. Морозостойкость – F150, водонепроницаемость – W2.

Армирование выполняется каркасами из горячекатаной стали AII-AIII (ГОСТ 5781-82) и холоднотянутой проволоки B1 (ГОСТ 6727-80). Сварка – по ГОСТ 14098-91. Закладные детали из стали Ст3кп2 (ГОСТ 380-88) обрабатываются антикоррозионными составами.

Транспортировка и хранение

Перевозка и складирование осуществляются в вертикальном положении на деревянных подкладках согласно Альбому 3РС 19-103. Необходимо исключить механические повреждения.

Технические параметры

• Длина: 1450 мм
• Ширина: 100 мм
• Высота: 2800 мм
• Вес: 890 кг
• Марка бетона: М300
