Неподвижные опоры Н 230 (Альбом ПС 127)

Маркировка изделий:

• Н – тип конструкции (неподвижная опора);
• 230 тс – расчетная нагрузка на опору (в тоннах-силах).

Дополнительно на поверхность наносятся:

• масса изделия;
• дата изготовления;
• штамп отдела технического контроля (ОТК).

Основные характеристики

Конструктивные особенности:

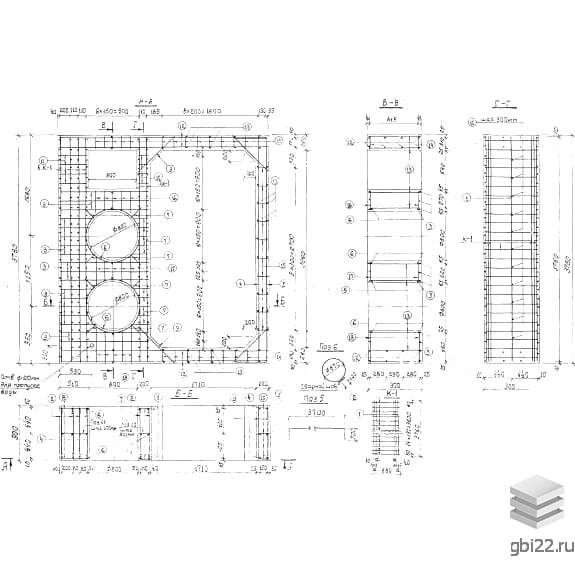

Опоры представляют собой прямоугольные железобетонные конструкции со сквозными отверстиями:

• прямоугольной формы;
• круглой формы (диаметр 610-1100 мм);
• дополнительные отверстия диаметроМ300 мм для дренажа.

Применение:

Используются при строительстве коллекторов сечением 3,0?3,2 м разрезной системы для надежной фиксации трубопроводов.

Технические параметры:

• Габариты: 3440?900?3780 мм
• Масса: 13475 кг
• Марка бетона: М300
• Морозостойкость: F50
• Арматура: сталь классов AII и AI
• Сейсмостойкость: до 6 баллов
• Несущая способность основания: 1,5 кгс/см?

Технология производства

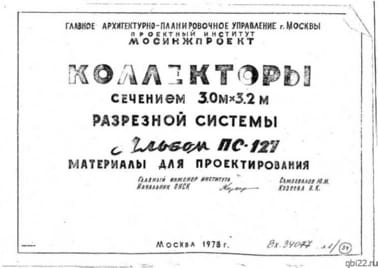

Изготовление осуществляется согласно Альбому ПС 127 с использованием:

• стальных опалубочных форм;
• тяжелого бетона марок М300-М300;
• арматурных каркасов.

Качество продукции контролируется на всех этапах производства.

Требования к эксплуатации

При монтаже необходимо:

• устанавливать в нижнюю часть коллектора;
• наносить двухслойное битумное покрытие для гидроизоляции;
• соблюдать требования СН 301-65 и СНиП II-28-73.

Транспортировка и хранение

Требуется:

• перевозка специализированным транспортом;
• складирование в рабочем положении;
• использование деревянных прокладок;
• соблюдение СНиП III-A.11-70.

Перед отгрузкой изделия проходят приемочные испытания с оформлением паспорта качества.
