Неподвижные опоры Н 420 (Альбом ПС 127)

Маркировка изделий:

• Н – тип конструкции: неподвижная опора;
• 420 тс – расчетная нагрузка на опору (в тоннах силы).

Изменение маркировки запрещено. Дополнительно указываются масса, дата изготовления и клеймо ОТК.

Основные характеристики

Неподвижные опоры Н 420 – прочные унифицированные конструкции, предназначенные для фиксации труб в коллекторах сечением 3,0?3,2 м. Они предотвращают смещение трубопроводов при эксплуатации.

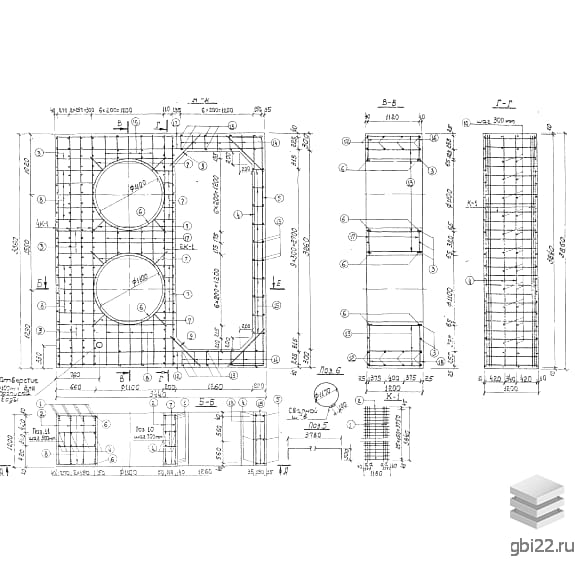

Конструкции имеют прямоугольную форму со сквозными отверстиями:

• прямоугольными;
• круглыми (диаметр 610–1100 мм);
• дренажными (диаметр 100 мм).

Технические параметры

Опоры рассчитаны на:

• нагрузки 3-й группы для разных диаметров труб;
• эксплуатацию в сейсмически активных зонах (до 6 баллов);
• основания с несущей способностью от 1,5 кгс/см?.

Материалы изготовления:

• бетон марок М300, М300 (морозостойкость F50);
• арматурные каркасы из стали классов AII, AI.

Монтаж и защита

Опоры устанавливают в нижнюю часть коллектора и покрывают двумя слоями горячего битума для гидроизоляции. Производство ведется в стальных опалубках по требованиям СН 301-65 и СНиП II-28-73.

Контроль качества

Готовая продукция проходит испытания, результаты которых фиксируются в паспортах. Трещины и оголенная арматура не допускаются. Геометрические параметры проверяются по ГОСТ 13015.

Транспортировка и хранение

Перевозка и складирование осуществляются с соблюдением СНиП III-A.11-70:

• укладка в рабочем положении;
• использование деревянных прокладок;
• применение спецтехники с захватными механизмами.

Габариты и вес:

• Длина: 3440 мм
• Ширина: 1200 мм
• Высота: 3860 мм
• Масса: 22050 кг
• Марка бетона: М300

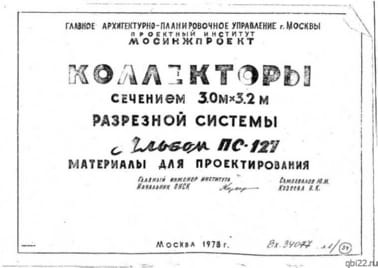

Подробные технические требования содержатся в Альбоме ПС 127.
