Неподвижные опоры НО 1400-50

Неподвижные опоры НО 1400-50 – это сборные железобетонные конструкции, оснащенные металлическими патрубками для фиксации трубопроводов. Изделия представляют собой прямоугольные плиты с одним или двумя сквозными отверстиями (прямоугольной или восьмигранной формы).

Маркировка НО 1400-50

Обозначение НО 1400-50 расшифровывается следующим образом:

• НО – тип конструкции (неподвижная опора);
• 1400 – условный диаметр трубы (мм);
• 50 – расчетное усилие (тс).

Дополнительно на изделиях указывают массу, дату изготовления и клеймо ОТК.

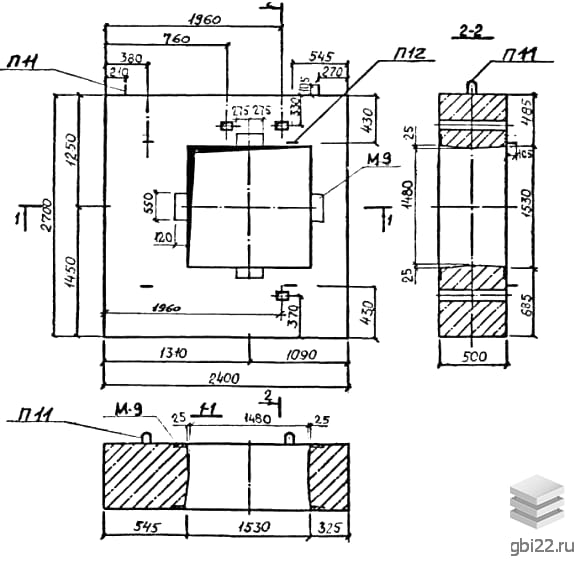

Основные характеристики

Габариты:

• Длина: 2400 мм
• Ширина: 2700 мм
• Высота: 500 мм
• Вес: 5250 кг

Материалы:

• Бетон: М300 (класс прочности В22.5 по ГОСТ 25192-82)
• Арматура: сталь классов AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80)
• Закладные детали: углеродистая сталь (ГОСТ 380-88)

Применение

Конструкции предназначены для монтажа теплотрасс с трубами диаметром 100-1400 мм. Опоры обеспечивают надежную фиксацию трубопроводов в каналах из лотковых элементов. Наличие закладных деталей позволяет приваривать металлические элементы для крепления фланцев.

Производство

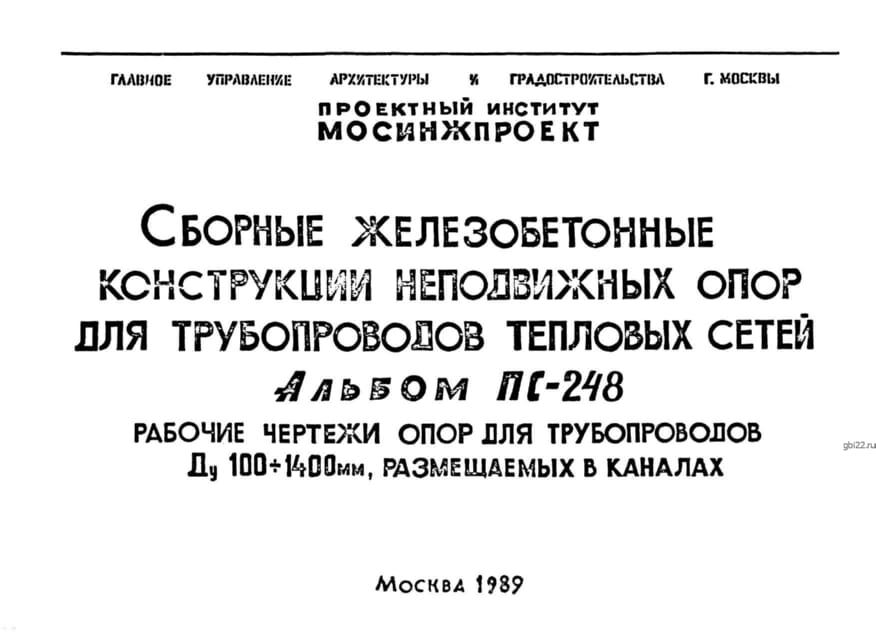

Изготовление регламентировано Альбомом ПС 248. Технология включает:

• Формовку в стальных опалубках для точности размеров
• Армирование сварными каркасами и сетками
• Защиту металлических элементов антикоррозионными составами
• Контроль качества (испытания образцов на прочность)

Транспортировка и хранение

При перевозке и складировании необходимо:

• Использовать деревянные прокладки между ярусами
• Поднимать конструкции только за монтажные петли
• Исключать ударные нагрузки и волочение
