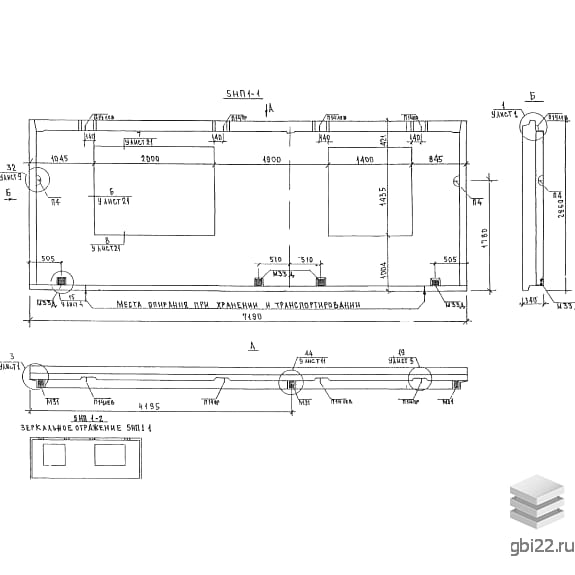

Наружные стеновые панели 5НП 1-1 (Альбом 5РС 41-75)

Маркировка изделий:

• 5 – принадлежность к Альбому 5РС 41-75;
• НП – тип конструкции: наружная стеновая панель;
• 1 – порядковый номер типоразмера;
• 1 – дополнительные модификации.

Изменение маркировки запрещено.

Основные характеристики

Конструктивные особенности:

Железобетонные панели прямоугольной формы с технологическими отверстиями под оконные и дверные блоки. Торцы оснащены монтажными выступами для надежного соединения в каркасе здания.

Область применения:

Используются в строительстве жилых домов высотой 5–14 этажей, включая блок-секции серий П46м и П55м. Предназначены для формирования несущих фасадных стен с повышенной устойчивостью к аварийным нагрузкам.

Производственные стандарты:

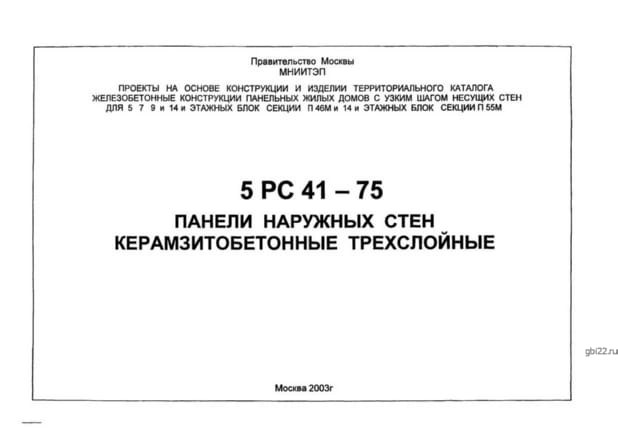

Изготовление регламентировано Альбомом 5РС 41-75, требованиями СНиП 2.03.01-84 и ГОСТ 11024-84.

Технические параметры

Материалы:

• Основа: Трехслойная структура:
  • Внешний/внутренний слой – керамзитобетон марки В12.5 (плотность Д1400, морозостойкость F50);
  • Утеплитель – пенополистирол ПСБ-25 (ГОСТ 15588-86);
  • Торцевая изоляция – минераловатные плиты М125 (ТУ 5762-010-04001485-96).
• Отделка: Соответствует ГОСТ 13015-83 (фасад – категория А3, скрытые поверхности – А7).

Армирование:

• Каркасы из стальных стержней классов AII–AIII (ГОСТ 5781-82);
• Холоднотянутая проволока Вр-1 (ГОСТ 6727-80);
• Монтажные петли – сталь Ст3сп2/пс2;
• Анкеры – сталь AI–AII.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией за внутренний слой для защиты фасадной поверхности. Складирование – вертикально в кассетах с деревянными подкладками. Требуется исключить риск опрокидывания.

Габариты и вес:

• Длина: 7190 мм;
• Ширина: 340 мм;
• Высота: 2860 мм;
• Масса: 4503 кг;
• Бетон: М200.
