Наружные стеновые панели 5НП 6828-4 (Альбом 5РС 41-75)

Маркировка изделий

Обозначение 5НП 6828-4 (Альбом 5РС 41-75) расшифровывается следующим образом:

• 5 — принадлежность к Альбому 5РС41-75;
• НП — тип конструкции (наружная панель);
• 68 — длина в дециметрах (6845 мм);
• 28 — высота в дециметрах (2860 мм);
• 4 — модификация конструкции.

Изменение маркировочных обозначений не допускается.

Основные характеристики

Конструктивные особенности:

• Трехслойная структура с керамзитобетонными внешними слоями (класс прочности В12.5, плотность Д1400);
• Утеплитель — пенополистирол ПСБ-25 (ГОСТ 15588-86);
• Торцевое утепление — минераловатные плиты М125 (ТУ 5762-010-04001485-96);
• Армирование сварными каркасами из стали AII/AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80).

Эксплуатационные параметры:

• Морозостойкость: F50;
• Категория отделки: А3 (фасад), А7 (невидимые поверхности);

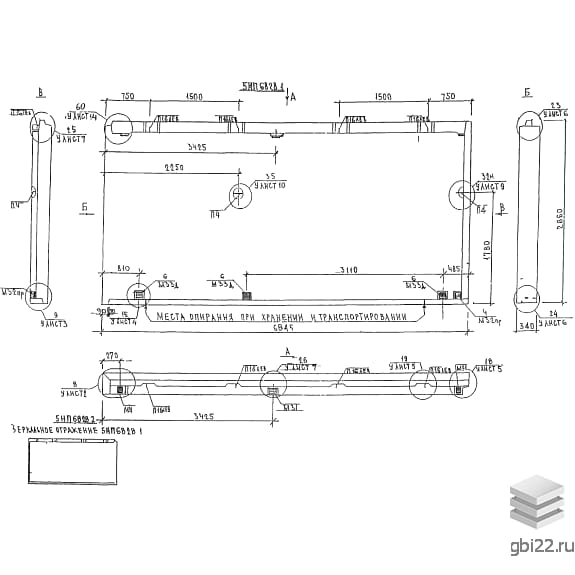

• Габариты: 6845?340?2860 мм;
• Масса: 5900 кг.

Область применения

Используются в каркасном строительстве жилых домов высотой 5–14 этажей (серии П46м и П55М). Предназначены для формирования фасадных стен с повышенной устойчивостью к прогрессирующему обрушению.

Производство и контроль качества

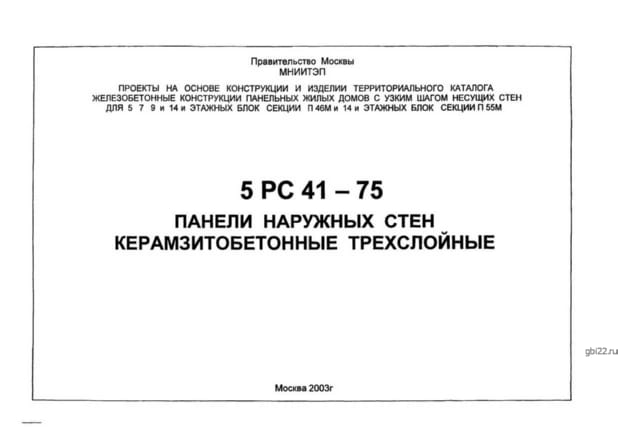

Изготовление регламентируется Альбомом 5РС 41-75 с соблюдением:

• ГОСТ 13015-83 (качество поверхностей);
• ГОСТ 10922-90 (арматурные соединения);
• ГОСТ 535-88 (закладные элементы).

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией за внутренний слой. Складирование — вертикально в кассетах на деревянных подкладках.
