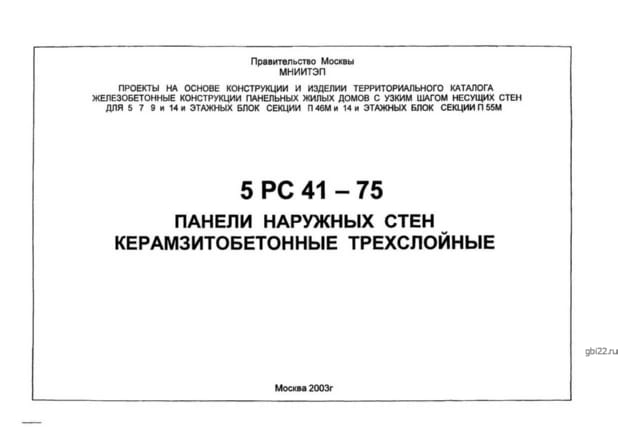

Наружные стеновые панели 5НП 6-102 (Альбом 5РС 41-75)

Расшифровка маркировки

Обозначение 5НП 6-102 (Альбом 5РС 41-75) содержит:

• 5 – ссылка на Альбом 5РС41-75;
• НП – тип конструкции (наружная панель);
• 6 – номер типоразмера;
• 102 – особенности конструкции.

Изменение маркировочных знаков не допускается.

Технические параметры

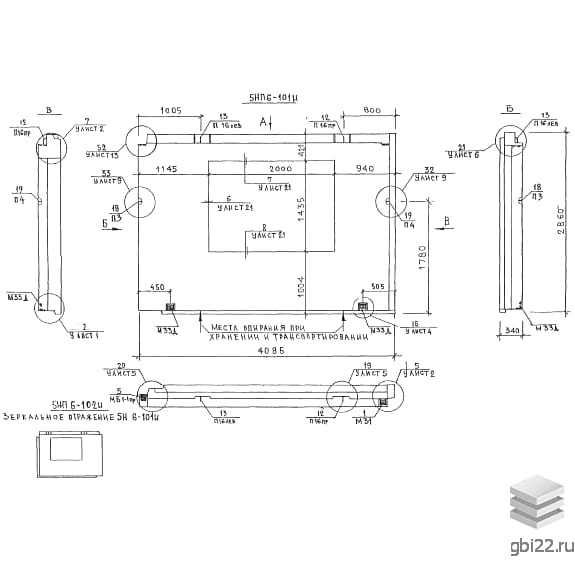

Габариты и вес:

• Длина: 4085 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Масса: 1950 кг
• Класс бетона: М200

Особенности конструкции

Прямоугольные трехслойные панели с оконными и дверными проемами. Торцевые выступы обеспечивают надежное соединение в каркасе здания.

Слои конструкции:

• Наружный и внутренний слои: керамзитобетон (класс В12,5, плотность Д1400, морозостойкость F50)
• Утеплитель: плиты ПСБ-25 (ГОСТ 15588-86)
• Торцевое утепление: минераловатные плиты М125

Область использования

Применяются в строительстве жилых домов высотой 5-14 этажей (серии П46м и П55М). Формируют основные фасадные конструкции с защитой от прогрессирующего обрушения.

Технология изготовления

Производство в горизонтальных металлических формах согласно Альбому 5РС 41-75. Качество соответствует:

• ГОСТ 13015-83 (категории отделки: А3 - фасад, A7 - скрытые поверхности)
• СНиП 2.03.01-84
• ГОСТ 11024-84

Арматурные элементы

• Каркасы из сталей AII-AIII (ГОСТ 5781-82)
• Холоднотянутая проволока Вр-1 (ГОСТ 6727-80)
• Монтажные петли: Ст3сп2/пс2
• Анкеры: классы AI-AII

Логистика

Транспортировка на панелевозах с опорой на внутренний слой. Хранение вертикально в кассетах на деревянных подкладках.
