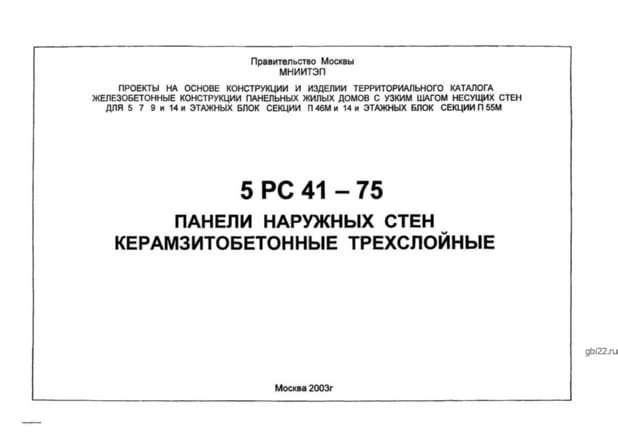

Трехслойные панели для наружных стен 5НП 8-10 (Альбом 5РС 41-75)

Маркировка и обозначения

Расшифровка символов 5НП 8-10 (Альбом 5РС 41-75):

• 5 – принадлежность к технической документации Альбом 5РС 41-75
• НП – тип изделия: наружная стеновая панель
• 8 – номер типоразмера конструкции
• 10 – модификационные особенности элемента

Изменение маркировочных обозначений не допускается.

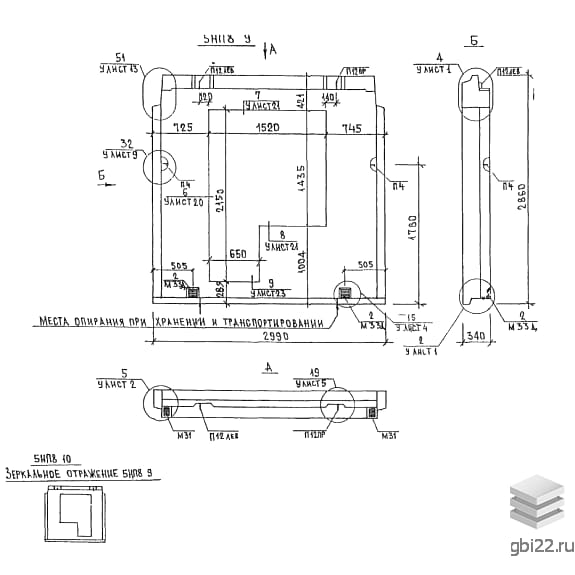

Конструктивные особенности

Железобетонные панели прямоугольной формы с технологическими отверстиями под оконные и дверные блоки. Торцевые выступы обеспечивают надежное соединение с соседними элементами каркаса здания.

Область применения

Используются при возведении жилых домов высотой 5-14 этажей в составе серий П46м и П55М. Конструкции формируют основные фасадные плоскости зданий с повышенной устойчивостью к прогрессирующим разрушениям.

Технические требования

Изготовление регламентируется:

• СНиП 2.03.01-84
• ГОСТ 11024-84
• Альбом 5РС 41-75

Материалы и состав

Трехслойная структура:

• Наружные слои: керамзитобетон марки М200 (класс прочности В12.5, плотность Д1400, морозостойкость F50)
• Утеплитель: пенополистирол ПСБ-25 (ГОСТ 15588-86), торцевые участки – минераловатные плиты М125

Армирование

Каркас из сварных сеток и стержней:

• Арматура классов AII-AIII (ГОСТ 5781-82)
• Проволока Вр-1 (ГОСТ 6727-80)
• Монтажные петли – сталь Ст3сп2/пс2
• Анкеры – сталь AI-AII

Транспортировка и хранение

Перевозка специализированным транспортом с фиксацией за внутренний слой. Складирование в вертикальном положении на деревянных подкладках с защитой от опрокидывания.

Габариты и вес

Отделка: фасадная поверхность – категория А3 (ГОСТ 13015-83), скрытые части – А7.
