Наружные стеновые панели 5НП 8-64 (Альбом 5РС 41-75)

Маркировка и расшифровка

Обозначение 5НП 8-64 (Альбом 5РС 41-75) включает:

• 5 – ссылка на Альбом 5РС41-75;
• НП – тип изделия (наружная панель);
• 8 – номер типоразмера;
• 64 – особенности конструкции.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности:

• Прямоугольная форма с отверстиями под оконные и дверные блоки;
• Торцевые выступы для надежного соединения в каркасе;
• Трехслойная структура с утеплением.

Применение:

• Возведение жилых зданий высотой 5-14 этажей;
• Использование в сериях П46м и П55М;
• Формирование несущих фасадных конструкций.

Технические параметры

Материалы:

• Наружные слои: керамзитобетон В12,5 (плотность Д1400, морозостойкость F50);
• Утеплитель: пенополистирол ПСБ-25 (ГОСТ 15588-86);
• Торцевое утепление: минераловатные плиты М125.

Армирование:

• Каркасы из стальной арматуры AII/AIII (ГОСТ 5781-82);
• Холоднотянутая проволока Вр-1 (ГОСТ 6727-80);
• Монтажные петли: Ст3сп2/Ст3пс2.

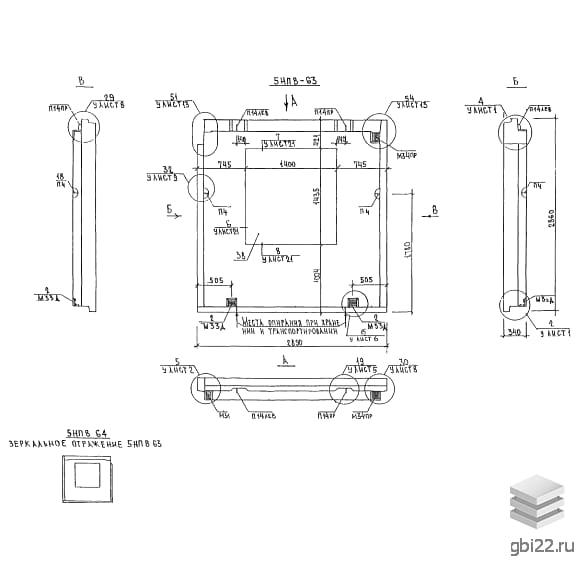

Габариты и вес

• Длина: 2890 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Масса: 1799 кг
• Класс бетона: М200

Транспортировка и хранение

• Перевозка на панелевозах с фиксацией;
• Складирование в вертикальном положении на деревянных подкладках;
• Защита фасадной поверхности от повреждений.

Производство регламентируется Альбомом 5РС 41-75 и соответствует СНиП 2.03.01-84, ГОСТ 11024-84, ГОСТ 13015-83.
