Фризовые панели для наружных стен 5НФт 12-1 (Альбом 5РС 41-61)

Маркировка изделий

Символы 5НФт 12-1 (Альбом 5РС 41-61) содержат ключевую информацию о продукции:

5 – принадлежность к технической документации Альбом 5РС41-61;

НФт – тип конструкции: наружная фризовая стеновая панель;

12 – порядковый номер типоразмера;

1 – модификация изделия с дополнительными особенностями.

Важно: Изменение маркировки недопустимо.

Конструктивные особенности

Трехслойные стеновые панели прямоугольной формы оснащены:

• Противодождевыми гребнями на продольных гранях;

• Закладными элементами для крепления к каркасу здания.

Применение

Используются в жилищном строительстве по сериям ПО5 и П55м. Отличаются:

• Высокой теплоэффективностью;

• Экономичностью эксплуатации;

• Соответствием СНиП 2.03.01-84.

Технология производства

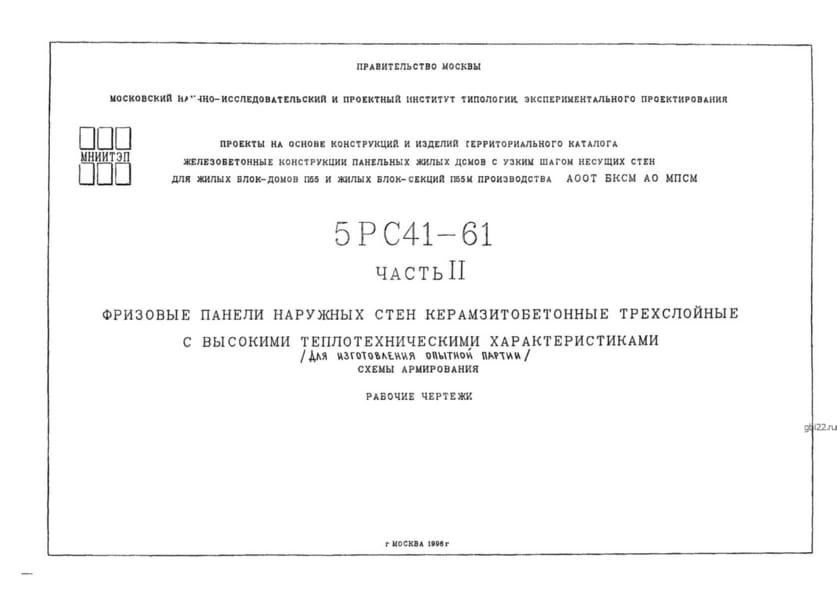

Изготовление регламентировано Альбомом 5РС41-61:

• Формовка в горизонтальном положении;

• Основные материалы: керамзитобетон В12,5 (1400 кг/м?) и цементный раствор М300 (1800 кг/м?).

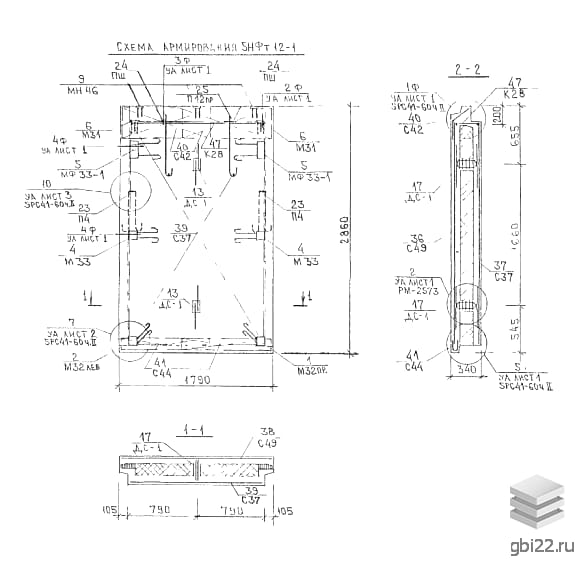

Армирование

Конструкция усилена:

• Сварными каркасами из стали AII/AIII (ГОСТ 5781-82);

• Сетками из проволоки Вр-1 (ГОСТ 6727-80);

• Петлями из стали Ст3сп/пс;

• Закладными деталями из полосового проката Ст3кп (ГОСТ 380-88).

Теплоизоляция

Применяются утеплители:

• Пенопласт ПСБ-25;

• Минеральная вата.

Транспортировка и хранение

Требования к складированию:

• Вертикальное положение с опорой;

• Вентиляционные зазоры;

• Фиксация при перевозке;

• Погрузка только за строповочные петли.

Технические параметры

• Длина: 1790 мм

• Ширина: 340 мм

• Высота: 2860 мм

• Вес: 1210 кг

• Марка бетона: М300
