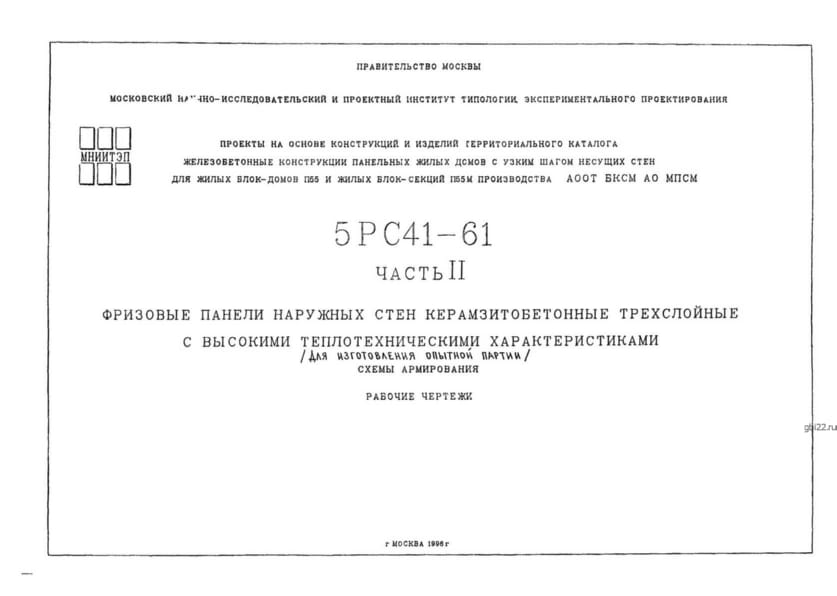

Фризовые панели наружных стен 5НФт 3-1 (Альбом 5РС 41-61)

Маркировка изделия

Символы 5НФт 3-1 (Альбом 5РС 41-61) расшифровываются следующим образом:

• 5 – принадлежность к нормативному документу Альбом 5РС 41-61;
• НФт – тип конструкции: наружная фризовая стеновая панель;
• 3 – порядковый номер типоразмера;
• 1 – индекс модификации, указывающий на дополнительные особенности.

Изменение маркировки не допускается.

Конструктивные особенности

Панели представляют собой трехслойные прямоугольные элементы с противодождевыми гребнями на продольных гранях. Оснащены закладными деталями для крепления к каркасу здания.

Область применения

Используются в строительстве жилых домов серий ПО5 и П55м. Отличаются повышенными теплоизоляционными свойствами, что снижает энергозатраты при эксплуатации.

Технические параметры

• Длина: 6245 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Вес: 3948 кг
• Марка бетона: М300

Материалы изготовления

Основные компоненты:

• Керамзитобетон класса В12,5 (плотность 1400 кг/м?);
• Цементный раствор М300 (плотность 1800 кг/м?);
• Утеплитель: пенопласт ПСБ-25 или минеральная вата.

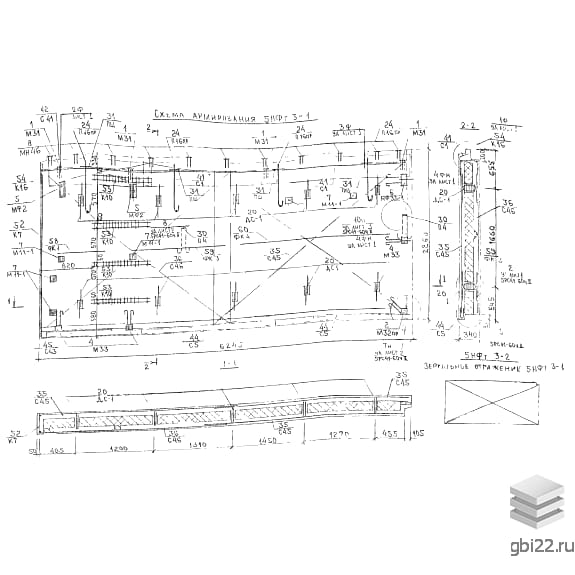

Армирование выполняется стальными каркасами из стали классов AII-AIII (ГОСТ 5781-82) и проволокой Вр-1 (ГОСТ 6727-80).

Транспортировка и хранение

Панели перевозят и складируют вертикально с использованием мягких прокладок. Обязательна фиксация в кузове транспорта и строгое соблюдение техники безопасности при погрузке.
