Фризовые панели наружных стен 5НФт 3-9 (Альбом 5РС 41-61)

Маркировка изделий

Символы 5НФт 3-9 (Альбом 5РС 41-61) расшифровываются следующим образом:

• 5 — принадлежность к Альбому 5РС 41-61;
• НФт — тип конструкции: наружная фризовая стеновая панель;
• 3 — порядковый номер типоразмера;
• 9 — индекс модификации, указывающий на дополнительные особенности.

Важно: Изменение маркировки не допускается.

Конструктивные особенности

Трехслойные унифицированные панели прямоугольной формы оснащены:

• Противодождевыми гребнями на продольных гранях;
• Закладными элементами для крепления к каркасу здания.

Применение

Используются в строительстве жилых домов серий ПО5 и П55м. Отличаются:

• Высокими теплоизоляционными свойствами;
• Экономической эффективностью;
• Соответствием требованиям СНиП 2.03.01-84.

Технология производства

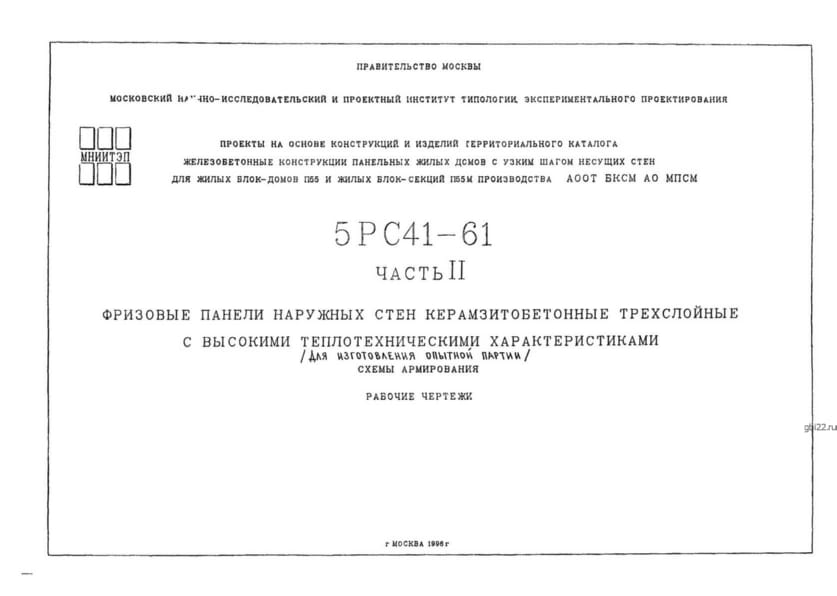

Изготовление регламентировано Альбомом 5РС 41-61:

• Формовка в горизонтальных положениях для сохранения геометрии;
• Основные материалы: керамзитобетон В12,5 (плотность 1400 кг/м?) и цементный раствор М300 (1800 кг/м?).

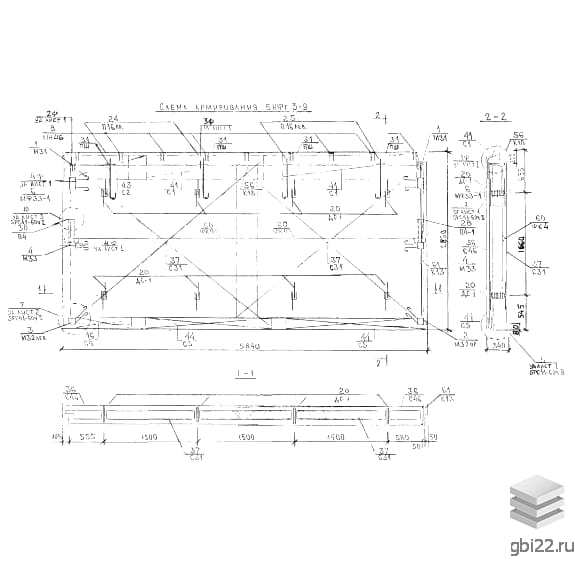

Армирование

Выполняется с использованием:

• Сварных каркасов и сеток из стали AII/AIII (ГОСТ 5781-82);
• Проволоки Вр-1 (ГОСТ 6727-80);
• Подъемных петель из стали Ст3сп/Ст3пс;
• Закладных деталей из полосового проката Ст3кп (ГОСТ 380-88).

Качество арматуры соответствует ГОСТ 10922-92 и ГОСТ 14098-91.

Теплоизоляция

Применяются утеплители:

• Пенопласт ПСБ-25;
• Минеральная вата (альтернативный вариант).

Транспортировка и хранение

Требования:

• Вертикальное складирование с надежной фиксацией;
• Использование подкладочных элементов по чертежам;
• Обязательный вентиляционный зазор;
• Перевозка с креплением в кузове;
• Погрузка только за строповочные петли спецтехникой.

Технические параметры
