Фризовые стеновые панели 5НФт 6-1 (Альбом 5РС 41-61)

Описание и расшифровка маркировки

Фризовые панели 5НФт 6-1 – это трёхслойные строительные конструкции прямоугольной формы, предназначенные для наружного применения. На продольных гранях расположены специальные выступы, выполняющие функцию противодождевых барьеров. Для крепления к каркасу здания в панелях предусмотрены закладные элементы.

Расшифровка маркировки 5НФт 6-1:

• 5 – принадлежность к технической документации (Альбом 5РС 41-61);
• НФт – тип изделия: наружная фризовая стеновая панель;
• 6 – номер типоразмера;
• 1 – модификация конструкции.

Основные характеристики

Габариты и вес:

• Длина: 4190 мм
• Ширина: 340 мм
• Высота: 2860 мм
• Масса: 2772 кг

Материалы:

• Бетон: марка М300
• Керамзитобетон: класс В12,5, плотность 1400 кг/м?
• Цементный раствор: марка М300, плотность 1800 кг/м?
• Утеплитель: пенопласт ПСБ-25 или минеральная вата

Технические особенности

Конструкции разработаны в соответствии с требованиями СНиП 2.03.01-84 и обладают повышенными теплоизоляционными свойствами. Основное применение – возведение жилых зданий серий ПО5 и П55м.

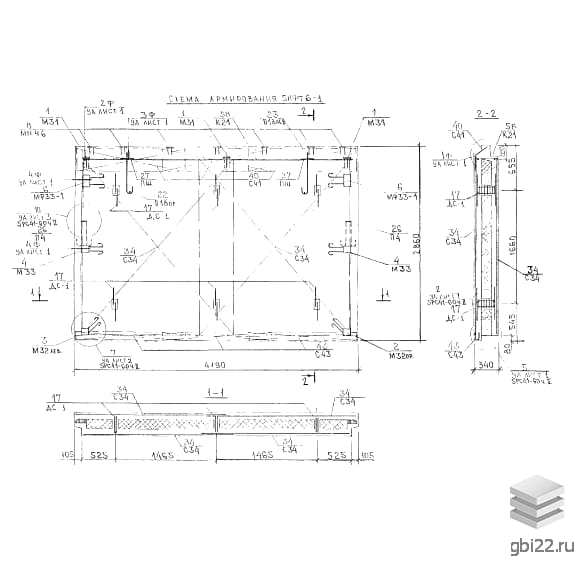

Армирование:

• Каркасы и сетки из стали классов AII, AIII (ГОСТ 5781-82)
• Арматурная проволока Вр-1 (ГОСТ 6727-80)
• Подъёмные петли из стали Ст3сп/Ст3пс
• Закладные детали из проката Ст3кп (ГОСТ 380-88)

Транспортировка и хранение

Панели необходимо:

• Перевозить в вертикальном положении с надёжной фиксацией
• Складировать на специальных подкладках согласно чертежам
• Обеспечивать вентиляционный зазор для предотвращения конденсата
• Погрузку осуществлять строго за строповочные петли

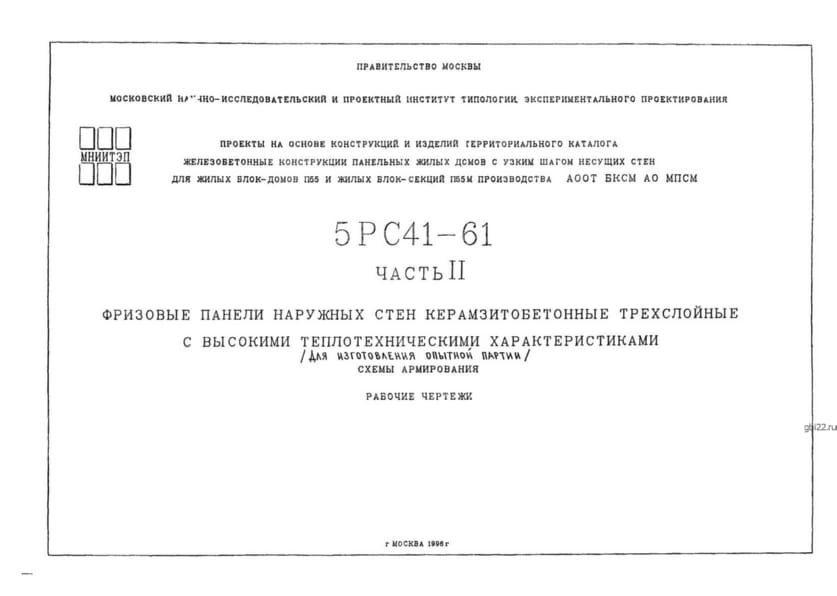

Все производственные процессы регламентированы Альбомом 5РС41-61, включая изготовление в горизонтальных формах для сохранения геометрической точности.
