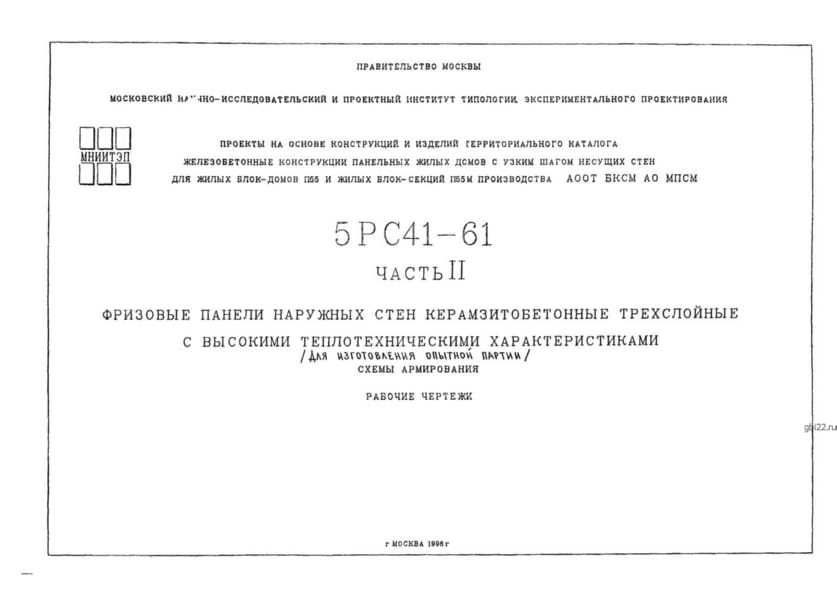

Фризовые панели наружных стен 5НФт 7-3 (Альбом 5РС 41-61)

Маркировка и расшифровка

Стеновые панели 5НФт 7-3 соответствуют нормативам Альбома 5РС 41-61. Расшифровка обозначения:

• 5 – ссылка на Альбом 5РС 41-61;
• НФт – наружная фризовая панель;
• 7 – типоразмер изделия;
• 3 – модификация конструкции.

Изменение маркировки не допускается.

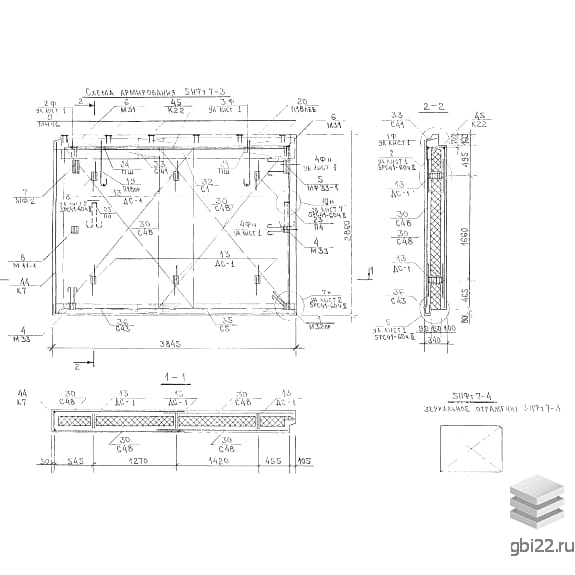

Конструктивные особенности

Трехслойные панели прямоугольной формы оснащены:

• противодождевыми гребнями на продольных гранях;
• закладными элементами для крепления к каркасу здания.

Применение

Панели используются в жилищном строительстве по сериям ПО5 и П55м. Отличаются:

• высокими теплоизоляционными свойствами;
• экономической эффективностью.

Технические требования

Производство регламентировано СНиП 2.03.01-84 и Альбомом 5РС 41-61:

• изготовление в горизонтальных формах;
• фасадная поверхность обращена к поддону.

Материалы

• Бетон: керамзитобетон В12,5 (плотность 1400 кг/м?), раствор М300 (1800 кг/м?);
• Армирование: каркасы из стали AII/AIII (ГОСТ 5781-82), сетки Вр-1 (ГОСТ 6727-80);
• Утеплитель: пенопласт ПСБ-25 или минеральная вата;
• Закладные элементы: сталь Ст3кп (ГОСТ 380-88), анкеры AII.

Транспортировка и хранение

• перевозка в вертикальном положении;
• фиксация в кузове транспортного средства;
• использование подкладочных материалов;
• строгое соблюдение вентиляционных зазоров.

Основные параметры
