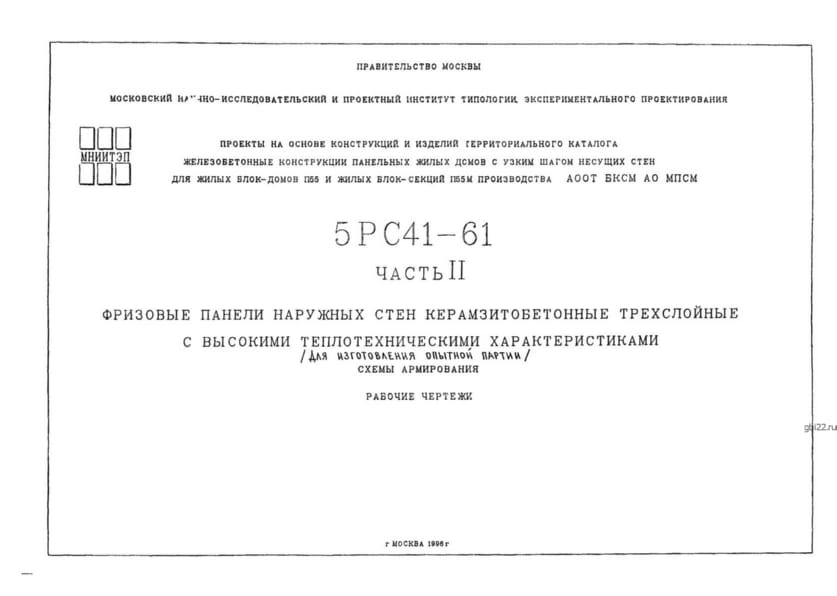

Фризовые панели для наружных стен 5НФт 7-5 (Альбом 5РС 41-61)

Фризовые панели 5НФт 7-5 — унифицированные трехслойные строительные конструкции прямоугольной формы. На продольных гранях расположены противодождевые гребни, а внутри предусмотрены закладные элементы для крепления к каркасу здания.

Маркировка изделий

Обозначение 5НФт 7-5 (Альбом 5РС 41-61) расшифровывается так:

• 5 — принадлежность к нормативному документу Альбом 5РС 41-61;
• НФт — тип панели: наружная фризовая стеновая;
• 7 — номер типоразмера;
• 5 — индекс модификации, указывающий на особенности конструкции.

Изменение маркировки не допускается.

Применение

Панели используются в строительстве жилых зданий серий ПО5 и П55м. Они обеспечивают высокую теплоизоляцию, что снижает затраты на отопление. Производство соответствует требованиям СНиП 2.03.01-84.

Конструкция и материалы

Изготовление ведется в горизонтальных формах для сохранения геометрии. Основные компоненты:

• Керамзитобетон В12,5 (плотность 1400 кг/м?);
• Цементный раствор М300 (плотность 1800 кг/м?).

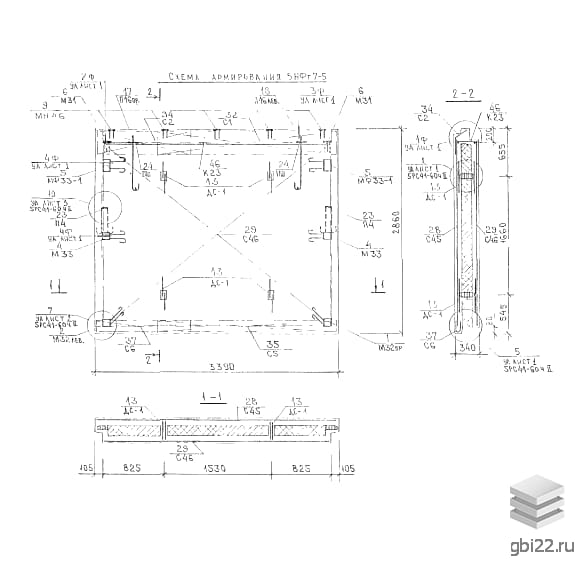

Армирование

Используются:

• Сварные каркасы и сетки из стали AII, AIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Подъемные петли из стали Ст3сп/Ст3пс;
• Закладные детали из проката Ст3кп (ГОСТ 380-88).

Качество армирования соответствует ГОСТ 10922-92 и ГОСТ 14098-91.

Утепление

Применяется:

• Пенопласт ПСБ-25;
• Минеральная вата (альтернативный вариант).

Транспортировка и хранение

• Перевозка и складирование — только в вертикальном положении с надежной фиксацией;
• Обязательны подкладки по чертежам и вентиляционные зазоры;
• Погрузка — строго за строповочные петли с применением спецтехники.

Технические параметры
