Панели наружных стен подвала 5НЦ 25-1 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НЦ 25-1 (Альбом 5РС 17-29) — это обозначение включает:

• 5НЦ — панель для наружных стен подвала;
• 25 — длина изделия в дециметрах;
• 1 — наличие дополнительных конструктивных особенностей.

Описание и применение

Железобетонные панели представляют собой прямоугольные плиты с углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса здания. В ассортименте также доступны модификации с проемами.

Основная сфера использования — строительство жилых домов и объектов на нулевом цикле (подвалы, технические помещения). Конструкции подходят для возведения блок-секций высотой 5–14 этажей.

Технические характеристики

Изделия соответствуют требованиям СНиП 2.03.01-84 и отличаются:

• Повышенной прочностью и долговечностью;
• Маркой бетона В7,5 (керамзитобетон);
• Морозостойкостью F50;
• Плотностью Д1400 и теплопроводностью 0,47 Вт/(м·°С);
• Внутренним отделочным слоем из цементно-пластичного раствора (М100, толщина 15 мм);
• Защитным покрытием из рубероида для влагостойкости.

Армирование и материалы

Конструкции усилены:

• Каркасами и сетками из стали класса AIII (ГОСТ 5781-82);
• Проволокой Вр-1 (ГОСТ 6727-80);
• Строповочными петлями из стали Ст3сп2.

Закладные детали изготавливаются из стали Ст3кп2 (ГОСТ 535-88). Качество соединений проверяется по ГОСТ 10922-92, 10412-90 и 14098-91.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надежной фиксацией. Хранение — в вертикальном положении в кассетах с деревянными прокладками под строповочными петлями. Контроль параметров ведется по ГОСТ 11024-84.

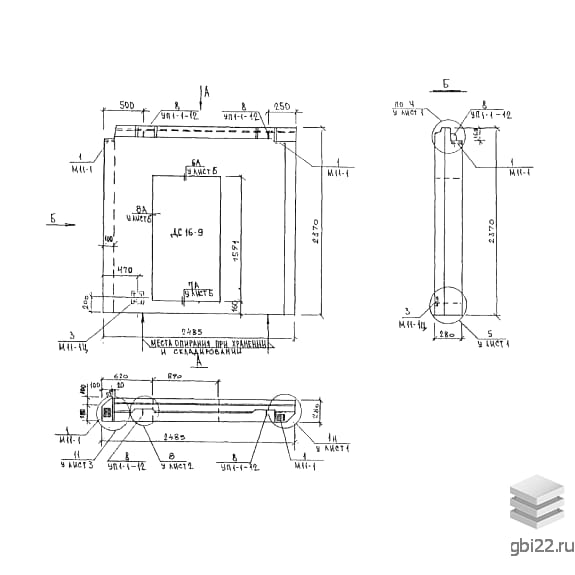

Габариты и вес

• Длина: 2485 мм;
• Ширина: 280 мм;
• Высота: 2370 мм;
• Вес: 1850 кг.
