Панели наружных стен подвала 5НЦ 30-12 (Альбом 5РС 17-29)

Маркировка изделий:

• 5НЦ — панель наружных стен подвала;
• 30 — длина (дм);
• 12 — высота (дм).

Описание и применение

Железобетонные панели 5НЦ 30-12 представляют собой прямоугольные плиты с технологическими углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса здания. В ассортименте также доступны модификации с проемами.

Конструкции предназначены для возведения подвалов и технических помещений жилых зданий высотой от 5 до 14 этажей. Соответствуют требованиям СНиП 2.03.01-84.

Технические характеристики

Основные параметры:

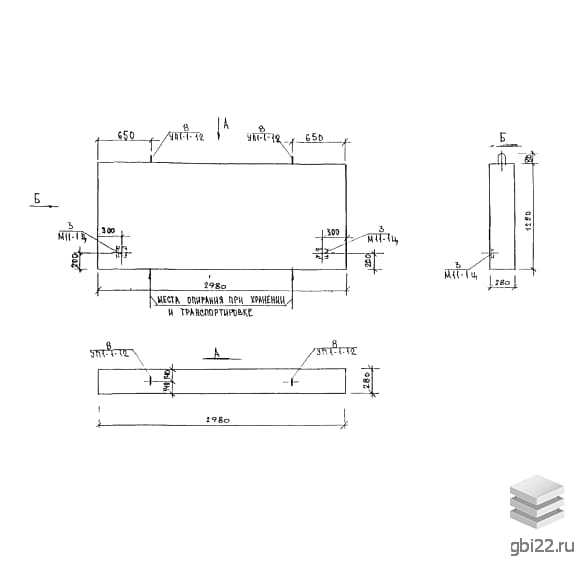

• Длина: 2980 мм
• Ширина: 280 мм
• Высота: 1200 мм
• Вес: 1590 кг
• Марка бетона: М100

Материалы и свойства:

• Керамзитобетон марки В7,5 (плотность Д1400)
• Морозостойкость: F50
• Теплопроводность: 0,47 Вт/(м·°С)
• Внутренняя отделка: цементно-пластичный раствор (15 мм, М100)
• Наружная защита: слой рубероида

Армирование и монтаж

Конструкции усилены:

• Каркасами и сетками из стали класса AIII (ГОСТ 5781-82)
• Проволокой Вр-1 (ГОСТ 6727-80)
• Строповочными петлями из стали Ст3сп2

Важно: При температуре ниже -40°С не рекомендуется использовать сталь Ст3пс2 для монтажных петель.

Транспортировка и хранение

Перевозка осуществляется на специальных панелевозах с надежной фиксацией. Хранение — в вертикальном положении на деревянных подкладках, размещенных под строповочными петлями.

Контроль качества соответствует ГОСТ 11024-84.
