Железобетонные панели для наружных стен подвала 5НЦ 30-24-1

Маркировка и расшифровка

Конструкция: 5НЦ 30-24-1 (Альбом 5РС 17-29)

Маркировка изделия содержит ключевые параметры:

• 5НЦ – панель наружных стен подвала;
• 30 – длина (дм);
• 24 – высота (дм);
• 1 – модификация с дополнительными особенностями.

Описание и применение

Железобетонные панели 5НЦ 30-24-1 – это прямоугольные плиты с технологическими углублениями для надежного монтажа в каркас здания. В ассортименте также представлены модификации с проемами.

Основное применение: возведение подвалов и технических помещений в жилых домах высотой от 5 до 14 этажей. Соответствуют требованиям СНиП 2.03.01-84.

Технические характеристики

Материалы и параметры:

• Бетон: керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт/м·°C);
• Морозостойкость: F50;
• Внутренняя отделка: цементно-пластичный раствор (толщина 15 мм, марка М100);
• Гидроизоляция: наружное покрытие рубероидом.

Армирование и монтаж

Для усиления конструкции используются:

• Каркасы и сетки из стали класса AIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Закладные детали из стали Ст3кп2 (ГОСТ 535-88).

Важно: при температуре ниже -40°C запрещено применение стали Ст3пс2 для монтажных петель.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией для предотвращения повреждений. Хранение – в вертикальном положении на деревянных подкладках (ГОСТ 11024-84).

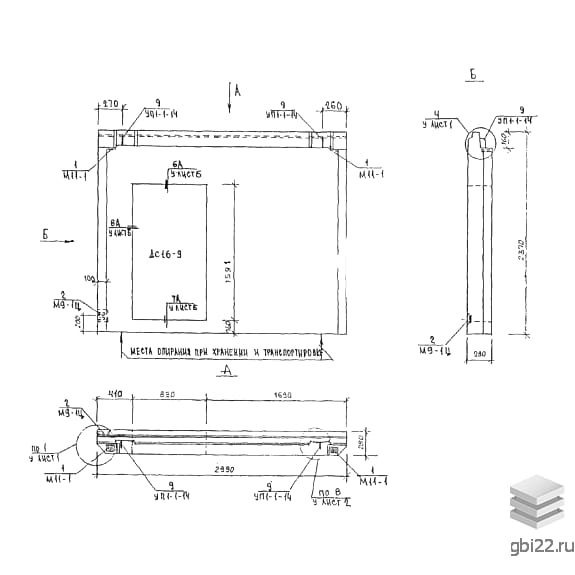

Габариты и вес

• Длина: 2990 мм;
• Ширина: 280 мм;
• Высота: 2370 мм;
• Вес: 2360 кг.
