Панели для наружных стен подвала 5НВЦ 14-15 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 14-15 (Альбом 5РС 17-29) — это маркировка высокопрочных железобетонных панелей для подвальных помещений. Расшифровка обозначений:

• 5НВЦ — тип конструкции (наружная стеновая панель подвала)
• 14 — длина в дециметрах
• 15 — высота в дециметрах

Конструктивные особенности

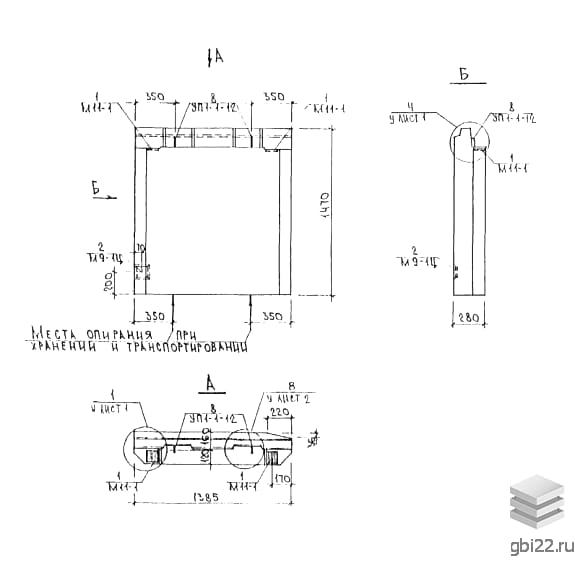

Изделие представляет собой прямоугольную плиту с технологическими выемками в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также представлены модификации с технологическими проемами.

Сфера применения

Конструкции используются при возведении жилых зданий на этапе нулевого цикла строительства. Подходят для сооружения подвалов и технических помещений в зданиях высотой от 5 до 14 этажей.

Технические характеристики

• Длина: 1385 мм
• Ширина: 280 мм
• Высота: 1470 мм
• Масса: 830 кг
• Марка бетона: М100

Материалы и производство

Изготовление осуществляется согласно Альбому 5РС 17-29 с применением:

• Керамзитобетона марки В7,5 (плотность Д1400)
• Морозостойкость F50
• Внутренний отделочный слой (15 мм) из цементно-пластичного раствора М100
• Наружная гидроизоляция рубероидом

Армирование

Конструкция усилена:

• Каркасами из стали класса AIII (ГОСТ 5781-82)
• Сетками из проволоки Вр-1 (ГОСТ 6727-80)
• Монтажные петли из стали Ст3сп2

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с надежной фиксацией. Хранение допускается только в вертикальном положении с использованием деревянных прокладок в зоне строповочных петель.
