Панели наружных стен подвала 5НВЦ 18-1 (Альбом 5РС 17-29)

Железобетонные панели 5НВЦ 18-1 — это прочные конструкции прямоугольной формы с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также представлены модификации с проемами.

Маркировка изделий

Обозначение 5НВЦ 18-1 расшифровывается следующим образом:

• 5НВЦ — панель для наружных стен подвала;
• 18 — длина в дециметрах;
• 1 — наличие дополнительных конструктивных особенностей.

Основные характеристики

Конструкции изготавливаются из керамзитобетона марки В7,5 с параметрами:

• Морозостойкость: F50;
• Плотность: Д1400;
• Теплопроводность: 0,47 Вт/(м·°С).

Внутренний слой (15 мм) выполнен из цементно-пластичного раствора (М100, плотность 2200 кг/м?). Наружная поверхность защищена рубероидом для влагостойкости.

Применение

Панели используются в строительстве:

• Жилых домов (5–14 этажей);
• Подвалов и технических помещений;
• Объектов по нормам СНиП 2.03.01-84.

Армирование и материалы

Для усиления применяются:

• Каркасы и сетки из стали АIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Закладные детали из Ст3кп2 (ГОСТ 535-88).

Качество соединений проверяется по ГОСТ 10922-92, 10412-90 и 14098-91.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией. Хранение — в вертикальном положении на деревянных подкладках под строповочные петли (ГОСТ 11024-84).

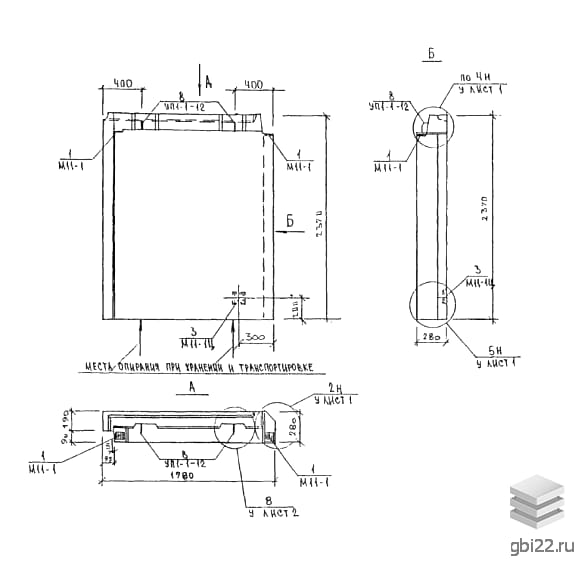

Габариты и вес

• Длина: 1780 мм;
• Ширина: 280 мм;
• Высота: 2370 мм;
• Вес: 1770 кг.
