Панели наружных стен подвала 5НВЦ 22-15 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 22-15 (Альбом 5РС 17-29) — это высокопрочные железобетонные конструкции для строительства подвальных помещений.

Расшифровка обозначения:

• 5НВЦ — панель наружных стен подвала;
• 22 — длина в дециметрах (2240 мм);
• 15 — высота в дециметрах (1470 мм).

Основные характеристики

Конструкция представляет собой прямоугольную плиту с углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса здания.

Применение:

• Строительство жилых домов на стадии нулевого цикла;
• Возведение подвалов и подсобных помещений;
• Использование в 5, 7, 9 и 14-этажных блок-секциях.

Технические параметры

Материалы и свойства:

• Керамзитобетон марки не ниже В7,5;
• Морозостойкость F50;
• Средняя плотность бетона Д1400;
• Теплопроводность 0,47 Вт/(м·°C);
• Внутренний отделочный слой — цементнопластичный раствор М100.

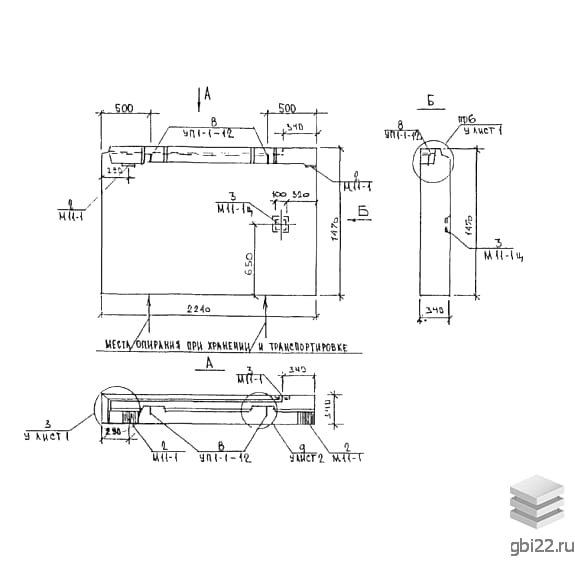

Габариты и вес:

• Длина: 2240 мм;
• Ширина: 340 мм;
• Высота: 1470 мм;
• Вес: 1680 кг.

Армирование и монтаж

Для усиления конструкции используются:

• Каркасы и сетки из стали класса AIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Строповочные петли из стали Ст3сп 2.

Транспортировка и хранение

Панели перевозят на специализированном транспорте, обеспечивающем неподвижность. Хранение осуществляется вертикально в кассетах с деревянными подкладками.

Контроль качества производства и монтажа проводится в соответствии с ГОСТ 11024-84.
