Железобетонные панели для наружных стен подвала 5НВЦ 35-15

Маркировка и расшифровка

Конструкции 5НВЦ 35-15 (Альбом 5РС 17-29) — это прочные стеновые элементы, используемые в строительстве подвалов и технических помещений.

Расшифровка обозначений:

• 5НВЦ — панель наружной стены подвала;
• 35 — длина в дециметрах (3485 мм);
• 15 — высота в дециметрах (1470 мм).

Основные характеристики

Изделия представляют собой прямоугольные плиты с технологическими углублениями для надежного соединения в каркасе здания. В ассортименте также доступны модификации с проемами.

Применение

Используются при возведении:

• жилых домов (5–14 этажей);
• подвальных помещений;
• блок-секций по типовым проектам.

Технические параметры

• Материал: керамзитобетон марки В7,5 (плотность Д1400);
• Морозостойкость: F50;
• Отделка: цементно-пластичный раствор (15 мм, М100);
• Гидроизоляция: слой рубероида.

Армирование

Каркасы изготавливаются из:

• стали класса AIII (ГОСТ 5781-82);
• проволоки Вр-1 (ГОСТ 6727-80).

Монтажные петли — сталь Ст3сп2 (AI), закладные детали — Ст3кп2 (ГОСТ 535-88).

Транспортировка и хранение

• Перевозка на панелевозах с фиксацией;
• Складирование вертикально в кассетах с деревянными прокладками.

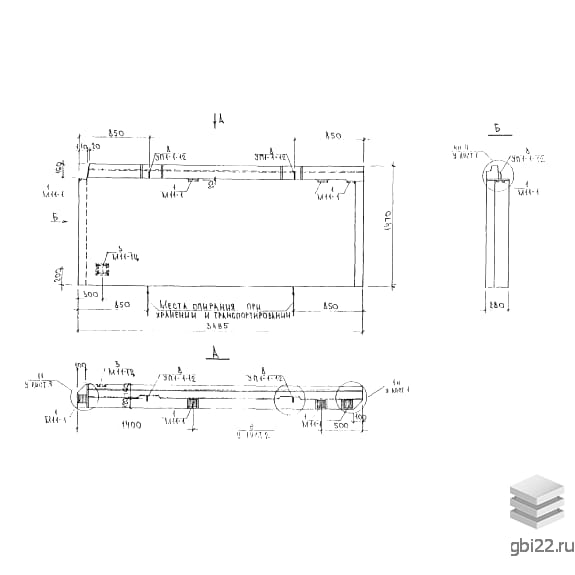

Габариты и вес

• Длина: 3485 мм
• Ширина: 280 мм
• Высота: 1470 мм
• Масса: 2120 кг
