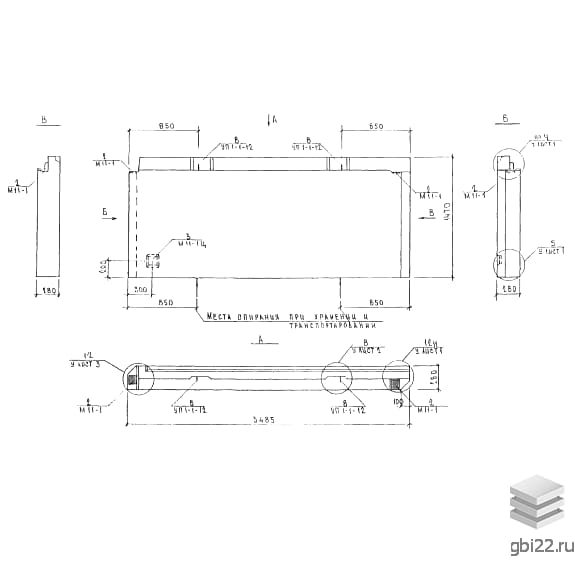

Панели наружных стен подвала 5НВЦ 35-15-1 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 35-15-1 (Альбом 5РС 17-29) — это обозначение высокопрочных железобетонных конструкций, где:

• 5НВЦ — панель для наружных стен подвала;
• 35 — длина изделия в дециметрах (3485 мм);
• 15 — высота в дециметрах (1470 мм);
• 1 — наличие дополнительных конструктивных особенностей.

Основные характеристики

Конструкция представляет собой прямоугольную плиту с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также представлены модификации с проемами.

Применение

Панели используются при возведении жилых зданий на этапе нулевого цикла, преимущественно в подвалах и технических помещениях. Подходят для строительства блок-секций высотой от 5 до 14 этажей.

Технические параметры

Изделия соответствуют требованиям СНиП 2.03.01-84 и отличаются:

• Длиной: 3485 мм
• Шириной: 280 мм
• Высотой: 1470 мм
• Весом: 2130 кг
• Маркой бетона: М100

Материалы и производство

Для изготовления используется:

• Керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт/м·°C)
• Морозостойкость F50
• Внутренний отделочный слой из цементно-пластичного раствора (плотность 2200 кг/м?, прочность М100)
• Наружная гидроизоляция рубероидом

Армирование

Конструкция усилена:

• Каркасами и сетками из стали класса AIII (ГОСТ 5781-82)
• Проволокой Вр-1 (ГОСТ 6727-80)
• Строповочными петлями из стали Ст3сп 2

Транспортировка и хранение

Перевозка осуществляется на специализированном транспорте с надежной фиксацией. Хранение — в вертикальном положении с использованием деревянных прокладок под строповочными петлями.
