Панели наружных стен подвала 5НВЦ 36-1 (Альбом 5РС 17-29)

Маркировка изделия

Маркировка 5НВЦ 36-1 (Альбом 5РС 17-29) содержит ключевые параметры конструкции:

• 5НВЦ – тип изделия (наружная стеновая панель подвала);
• 36 – длина в дециметрах (3600 мм);
• 1 – модификация с дополнительными конструктивными особенностями.

Описание и применение

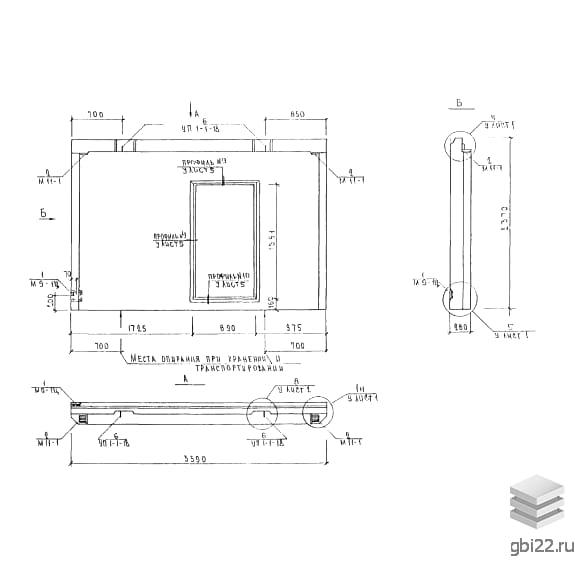

Железобетонные панели 5НВЦ 36-1 представляют собой прямоугольные плиты с технологическими углублениями для надежного соединения с каркасом здания. В ассортименте также представлены модификации с проемами.

Конструкции предназначены для:

• возведения подвалов и технических помещений;
• строительства жилых зданий высотой 5–14 этажей;
• использования в типовых проектах блок-секций.

Технические характеристики

• Габариты: 3560?280?2370 мм
• Вес: 4260 кг
• Марка бетона: М100
• Прочность на сжатие: от В7,5
• Морозостойкость: F50
• Теплопроводность: 0,47 Вт/(м·°С)

Материалы и производство

Изготовление осуществляется согласно Альбому 5РС 17-29 с использованием:

• керамзитобетона плотностью Д1400;
• арматуры класса AIII (ГОСТ 5781-82);
• сварных сеток из проволоки Вр-1 (ГОСТ 6727-80).

Наружная поверхность защищена рубероидным слоем для влагоизоляции.

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией конструкции. Хранение допускается только в вертикальном положении с применением деревянных прокладок.
