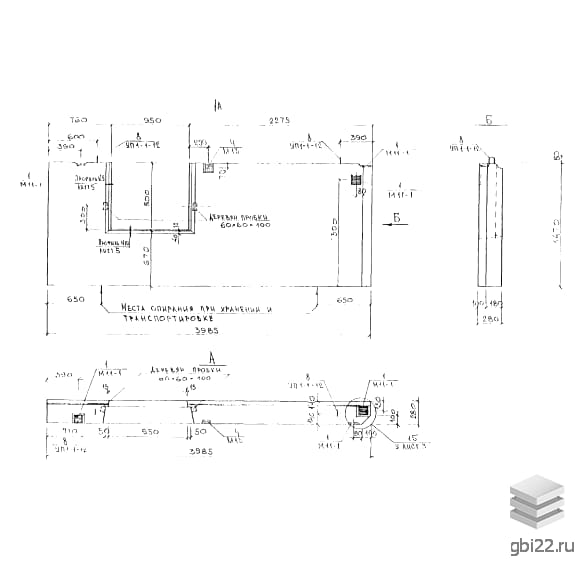

Панели наружных стен подвала 5НВЦ 40-15 (Альбом 5РС 17-29)

Железобетонные панели 5НВЦ 40-15 – это прочные строительные конструкции, предназначенные для возведения подвалов и цокольных этажей. Изделия представляют собой прямоугольные плиты с технологическими углублениями для надежного соединения с другими элементами здания.

Маркировка и расшифровка

Обозначение 5НВЦ 40-15 (Альбом 5РС 17-29) содержит ключевые параметры:

• 5НВЦ – панель наружной стены подвала;
• 40 – длина в дециметрах (3985 мм);
• 15 – высота в дециметрах (1470 мм).

Основные характеристики

Конструкции производятся из керамзитобетона марки В7,5 со следующими показателями:

• Морозостойкость – F50;
• Плотность – Д1400;
• Теплопроводность – 0,47 Вт/(м·°С).

Внутренний слой выполнен из цементно-пластичного раствора М100 толщиной 15 мм. Наружная поверхность защищена рубероидом для влагоизоляции.

Армирование и материалы

Для усиления конструкции применяются:

• Каркасы и сетки из стали АIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80);
• Закладные детали из стали Ст3кп2 (ГОСТ 535-88).

Транспортировка и хранение

Перевозка осуществляется на специализированных панелевозах с надежной фиксацией. Хранение – в вертикальном положении с использованием деревянных подкладок под строповочные петли.

Технические параметры

• Длина: 3985 мм
• Ширина: 280 мм
• Высота: 1470 мм
• Вес: 2120 кг
• Марка бетона: М100
