Панели наружных стен подвала 5НВЦ 42-15-1 (Альбом 5РС 17-29)

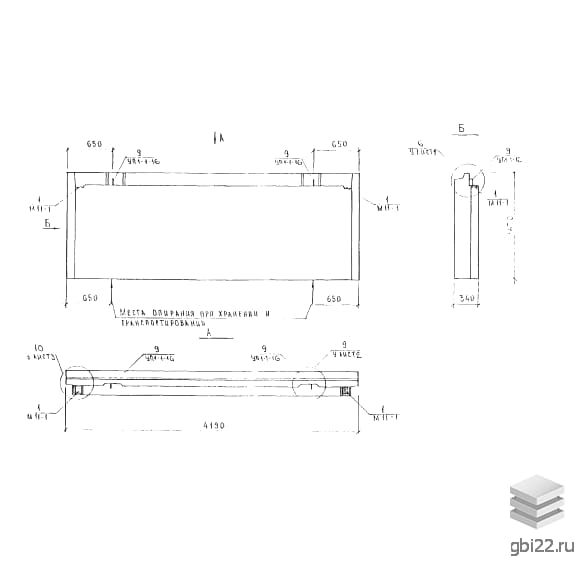

Железобетонные панели 5НВЦ 42-15-1 — это прочные строительные конструкции, используемые для возведения подвалов и технических помещений. Изделие представляет собой прямоугольную плиту с технологическими углублениями для надежного монтажа в каркасе здания.

Маркировка панелей 5НВЦ 42-15-1

Обозначение 5НВЦ 42-15-1 (Альбом 5РС 17-29) расшифровывается следующим образом:

• 5НВЦ — панель наружной стены подвала;
• 42 — длина в дециметрах (4190 мм);
• 15 — высота в дециметрах (1470 мм);
• 1 — модификация конструкции.

Основные характеристики

Панели производятся из керамзитобетона марки В7,5 с показателями:

• Морозостойкость: F50;
• Плотность: Д1400;
• Теплопроводность: 0,47 Вт/(м·°C).

Внутренний слой выполнен из цементно-пластичного раствора (М100, плотность 2200 кг/м?). Наружная поверхность защищена рубероидом для влагоизоляции.

Применение

Конструкции используются в жилищном строительстве для:

• Возведения подвалов и подсобных помещений;
• Строительства 5–14-этажных блок-секций.

Армирование и монтаж

Арматура изготовлена из стали класса AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80). Закладные детали — из стали Ст3кп2 (ГОСТ 535-88).

Транспортировка: осуществляется на панелевозах с фиксацией. Хранение: вертикально в кассетах с деревянными прокладками.

Технические параметры
