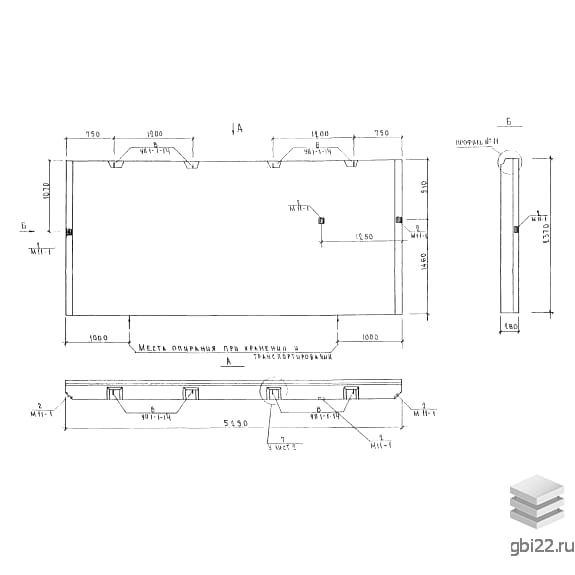

Панели наружных стен подвала 5НВЦ 53 (Альбом 5РС 17-29)

Маркировка изделий

5НВЦ 53 (Альбом 5РС 17-29) – это обозначение содержит ключевую информацию о конструкции:

• 5НВЦ – панель для наружных стен подвальных помещений;
• 53 – длина изделия в дециметрах (5290 мм).

Основные характеристики

Железобетонные панели 5НВЦ 53 представляют собой прямоугольные плиты с углублениями в верхней и нижней частях для надежного соединения с другими элементами здания. В ассортименте также доступны модификации с проемами.

Область применения

Конструкции используются при возведении жилых зданий на этапе нулевого цикла, преимущественно для подвалов и технических помещений. Подходят для строительства блок-секций высотой от 5 до 14 этажей.

Технические параметры

Изделия соответствуют требованиям СНиП 2.03.01-84 и отличаются:

• Повышенной прочностью и долговечностью;
• Маркой бетона на сжатие – не ниже В7,5;
• Морозостойкостью F50;
• Плотностью бетона Д1400;
• Теплопроводностью 0,47 Вт/(м·°С).

Конструктивные особенности

Внутренний слой (15 мм) выполнен из цементно-пластичного раствора марки М100. Наружная поверхность защищена рубероидом для влагоизоляции.

Армирование

Каркасы изготовлены из:

• Стали класса AIII (ГОСТ 5781-82);
• Проволоки Вр-1 (ГОСТ 6727-80).

Монтажные петли – из стали Ст3сп2, закладные детали – из Ст3кп2 (ГОСТ 535-88).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надежной фиксацией. Хранение – вертикально в кассетах с деревянными прокладками под строповочными петлями.

Габариты и вес
