Железобетонные панели для наружных стен подвала 5НВЦ 60-2 (Альбом 5РС 17-29)

Маркировка и расшифровка

5НВЦ 60-2 (Альбом 5РС 17-29) – высокопрочные железобетонные конструкции для подвальных помещений. Маркировка изделия содержит ключевую информацию:

• 5НВЦ – панель наружной стены подвала;
• 60 – длина в дециметрах (6000 мм);
• 2 – модификация с дополнительными конструктивными особенностями.

Описание и применение

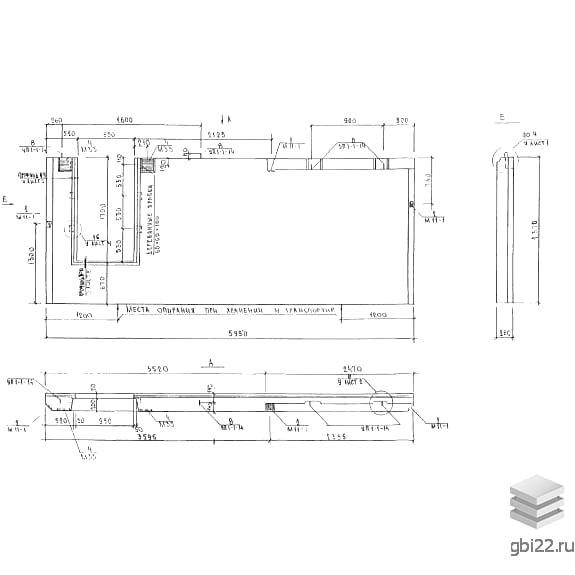

Изделие представляет собой прямоугольную плиту с технологическими углублениями в верхней и нижней частях для надежного соединения с другими элементами каркаса. В ассортименте также представлены модели с проемами.

Основная сфера использования – строительство жилых домов и подсобных помещений на этапе нулевого цикла. Конструкции подходят для возведения блок-секций высотой 5–14 этажей.

Технические характеристики

Панели производятся в соответствии с требованиями СНиП 2.03.01-84 и обладают следующими параметрами:

• Длина: 5990 мм
• Ширина: 280 мм
• Высота: 2370 мм
• Вес: 5420 кг
• Марка бетона: М100

Материалы и производство

Для изготовления используется:

• Керамзитобетон марки В7,5 (плотность Д1400, теплопроводность 0,47 Вт)
• Морозостойкость: F50
• Внутренняя отделка: цементнопластичный раствор (толщина 15 мм, плотность 2200 кг/м?, прочность М100)
• Наружная защита: слой рубероида

Армирование

Конструкция усилена:

• Каркасами и сетками из стали класса AIII (ГОСТ 5781-82)
• Проволокой Вр-1 (ГОСТ 6727-80)
• Строповочными петлями из стали Ст3сп 2

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с надежной фиксацией. Хранение – в вертикальном положении с использованием деревянных подкладок.
