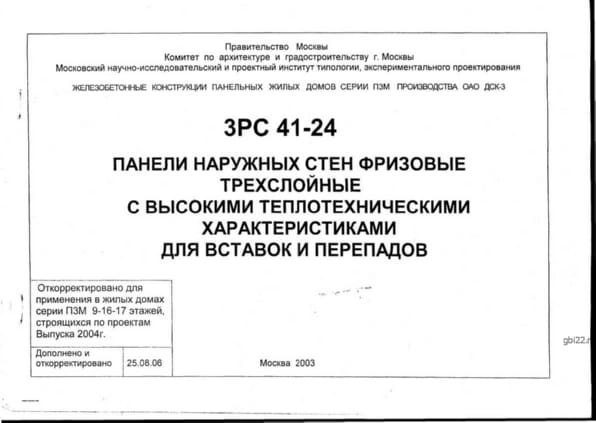

Трёхслойные фризовые панели 3НФ 4-6 (Альбом 3РС 41-24)

Маркировка изделий:

• 3 – ссылка на Альбом 3РС 41-24;
• НФ – тип конструкции: наружная фризовая панель;
• 4 – номер типоразмера;
• 6 – особенности конструкции.

Дополнительные буквенные индексы обозначают расположение выступов. Изменять маркировку запрещено.

Основные характеристики

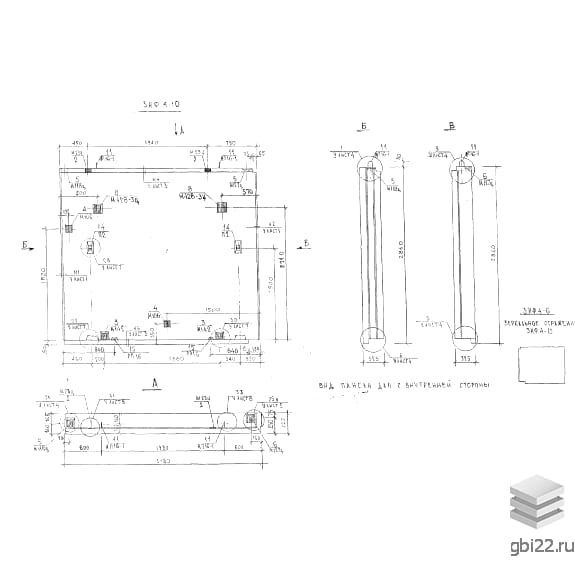

Панели 3НФ 4-6 – унифицированные прямоугольные конструкции с выступами на торцах и продольных гранях для соединения с каркасом здания.

Применение

Используются в строительстве жилых блок-секций серии П3М17 в качестве несущих фасадных стен. Обладают повышенной теплоизоляцией и соответствуют требованиям СНиП II-3-79 и СНиП 2.03.01-84.

Конструкция и материалы

Наружный слой: бетон класса В22,5 (плотность 2350 кг/м?), морозостойкость F100, водонепроницаемость W4.

Теплоизоляция: пенополистирол ПСБ-25 (170 мм, ГОСТ 15588-86), углы и торцы – минеральная вата М125.

Армирование: стальные каркасы (АIII, ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80), закладные детали из Ст3кп2.

Требования к качеству

Фасадная поверхность – категория А3, скрытые части – А7 (ГОСТ 11024-84).

Транспортировка и хранение

Перевозка – на панелевозах с фиксацией. Хранение – вертикально в кассетах с деревянными подкладками под внутренний слой.

Технические параметры

• Длина: 3180 мм
• Ширина: 325 мм
• Высота: 2860 мм
• Вес: 3630 кг
• Марка бетона: М300
