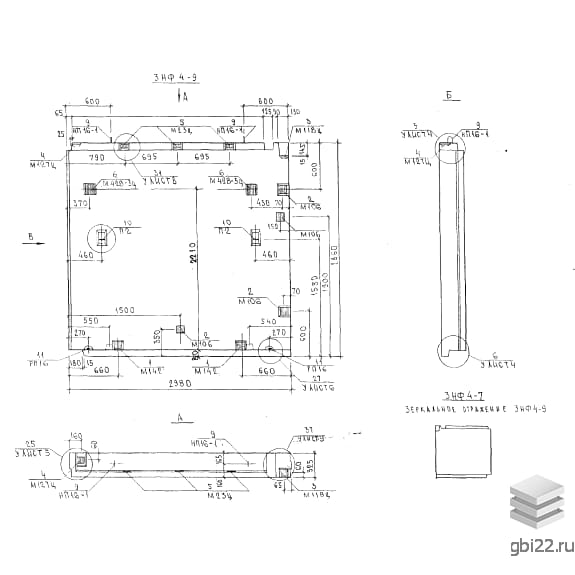

Трёхслойные фризовые панели для наружных стен 3НФ 4-9

Маркировка изделий:

• 3 – относится к Альбому 3РС 41-24;
• НФ – тип конструкции: наружная фризовая панель;
• 4 – порядковый номер типоразмера;
• 9 – конструктивные особенности.

Дополнительные буквенные индексы обозначают расположение выступов. Изменение маркировки запрещено.

Основные характеристики

Конструкция: Прямоугольные трёхслойные панели с выступами на торцах для соединения в каркасе здания.

Применение: Используются в строительстве жилых домов и блок-секций серии П3М17 в качестве несущих фасадных элементов.

Теплоизоляция: Высокие теплотехнические свойства обеспечивают энергоэффективность зданий.

Безопасность: Устойчивы к прогрессирующему обрушению при ЧС, включая пожар. Соответствуют СНиП II-3-79 и СНиП 2.03.01-84.

Технические параметры

Материалы:

• Наружный слой: Бетон класса В22,5 (плотность 2350 кг/м?), морозостойкость F100, водонепроницаемость W4.
• Теплоизоляция: Пенополистирол ПСБ-25 (170 мм) по ГОСТ 15588-86; углы и торцы – минеральная вата М125.
• Армирование: Стальные каркасы (АIII, Вр-1), дискретные связи (А400с).

Габариты и вес:

• Длина: 2980 мм
• Ширина: 325 мм
• Высота: 2860 мм
• Вес: 3410 кг
• Марка бетона: М300

Производство и монтаж

Изготовление ведётся в стальных формах по Альбому 3РС 41-24. Фасадная сторона обращена к поддону для улучшения качества поверхности.

Транспортировка и хранение:

• Перевозка – на панелевозах с фиксацией для защиты лицевых сторон.
• Хранение – вертикально в кассетах с деревянными подкладками под внутренний слой.

Монтаж: Подъём осуществляется за петли с балансирующими траверсами для равномерной нагрузки.
