Трехслойные цокольные панели наружных стен 3НЦ 10-2 т (Альбом 3РС 17-15)

Маркировка 3НЦ 10-2 т расшифровывается следующим образом:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 10 – номер типоразмера;
• 2 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Трехслойные цокольные панели 3НЦ 10-2 т – это прочные унифицированные конструкции прямоугольной формы с отверстиями для оконных и дверных проемов. На верхних гранях расположены гребни для надежного соединения с каркасом, обеспечивающие защиту от осадков и предотвращающие попадание влаги в утеплитель.

Применение

Панели используются в жилищном и коммерческом строительстве для возведения фасадов и межкомнатных перегородок. Отличаются высокой энергоэффективностью и соответствуют домостроительной серии П3м.

Технические требования

Производство регламентировано:

• СНиП II-3-79, СНиП 2.03.01-84;
• ГОСТ 11024-81.

Допускается окрашивание наружных поверхностей.

Материалы и конструкция

Основа: тяжелый бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50).

Утеплитель: пенополистирольные плиты ПСБ-25 (толщина 170 мм, ГОСТ 15588-86) с минераловатными плитами марки 125 (ТУ 5762-010-04001485-96).

Армирование: каркасы из стали класса AIII (ГОСТ 5781-82) и проволоки BI (ГОСТ 6727-80).

Закладные элементы: сталь Ст3кп2 (ГОСТ 380-88), анкеры класса AII.

Транспортировка и хранение

Перевозка – на панелевозах с фиксацией. Хранение – в вертикальных кассетах с деревянными подкладками. Подъем – траверсами для равномерного распределения нагрузки.

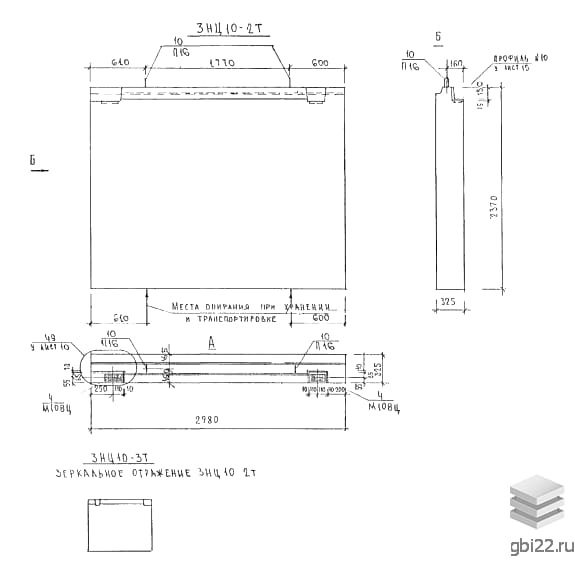

Габариты и вес

• Длина: 2980 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Вес: 3000 кг
• Марка бетона: М200

Подробные технические условия приведены в Альбоме 3РС 17-15.
