Трехслойные цокольные панели 3НЦ 12-1 т (Альбом 3РС 17-15)

Маркировка и расшифровка

Панели 3НЦ 12-1 т (Альбом 3РС 17-15) имеют следующую расшифровку:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная;
• 12 – порядковый номер типоразмера;
• 1 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Трехслойные цокольные панели 3НЦ 12-1 т – это прочные унифицированные конструкции прямоугольной формы с отверстиями под оконные и дверные проемы. На верхних гранях расположены гребни для надежного соединения с каркасом и защиты от осадков.

Применение

Используются в жилищном и общественном строительстве для возведения фасадов и межкомнатных перегородок. Соответствуют домостроительной серии П3м и нормам СНиП II-3-79, СНиП 2.03.01-84, ГОСТ 11024-81.

Конструкция и материалы

Изготавливаются в горизонтальных формах с внутренней поверхностью, обращенной к поддону. Основные слои:

• Наружный и внутренний слои – тяжелый бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель – пенополистирольные плиты ПСБ-25 (толщина 170 мм, ГОСТ 15588-86);
• Дополнительная изоляция – минераловатные плиты марки 125 (ТУ 5762-010-04001485-96).

Армирование

Каркас выполнен из сварных сеток и стержней:

• Сталь класса AIII (ГОСТ 5781-82);
• Проволока класса BI (ГОСТ 6727-80);
• Петли – из стали AI (Ст3сп2/Ст3пс2) или AcII (10ГТ);
• Закладные детали – прокат марки Ст3кп2 (ГОСТ 380-88).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Хранение – в вертикальных кассетах с деревянными подкладками. Подъем – с помощью балансирующих траверс.

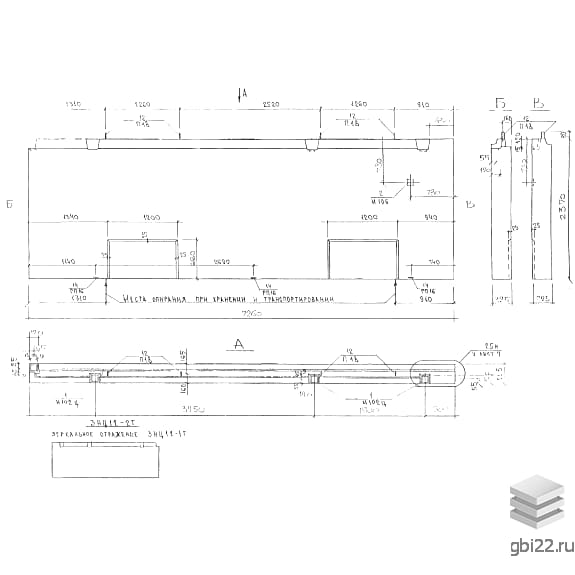

Габариты и параметры

• Длина: 7260 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Вес: 7360 кг
• Марка бетона: М200
