Трехслойные цокольные панели наружных стен 3НЦ 4-1 т (Альбом 3РС 17-15)

Расшифровка маркировки:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 4 – порядковый номер типоразмера;
• 1 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Основные характеристики:

Трехслойные цокольные панели 3НЦ 4-1 т – это прочные унифицированные строительные элементы прямоугольной формы с отверстиями для оконных и дверных проемов. На верхних продольных гранях расположены гребни, обеспечивающие надежное соединение с каркасом и защиту от атмосферных осадков.

Применение:

Панели используются в жилищном и общественном строительстве для возведения фасадов и межкомнатных перегородок. Они обладают высокими теплотехническими показателями и соответствуют домостроительной серии П3м.

Технические требования:

Изготовление регламентируется СНиП II-3-79, СНиП 2.03.01-84 и ГОСТ 11024-81. Допускается окрашивание наружных поверхностей.

Конструктивные особенности:

• Материал: тяжелый бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель: пенополистирольные плиты ПСБ-25 (170 мм, ГОСТ 15588-86);
• Дополнительная изоляция: минераловатные плиты марки 125 (ТУ 5762-010-04001485-96);
• Армирование: стальные каркасы класса AIII (ГОСТ 5781-82) и проволока BI (ГОСТ 6727-80).

Транспортировка и хранение:

Перевозка осуществляется на специализированных панелевозах, хранение – в вертикальном положении с деревянными подкладками. Подъем производится с помощью самобалансирующих траверс.

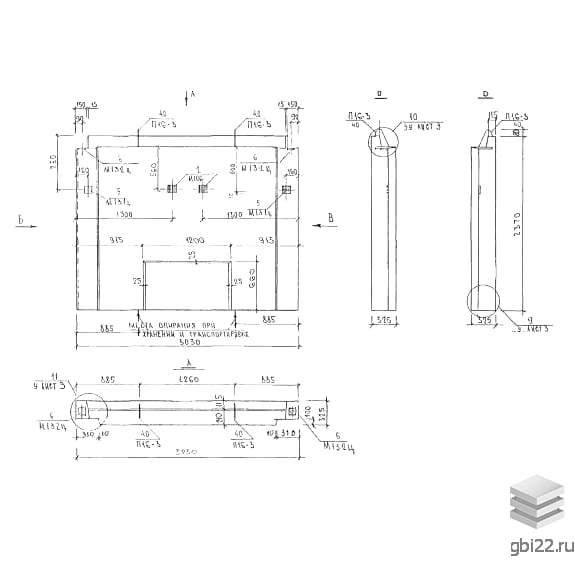

Габариты и вес:

• Длина: 3030 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Масса: 2210 кг
• Марка бетона: М200
