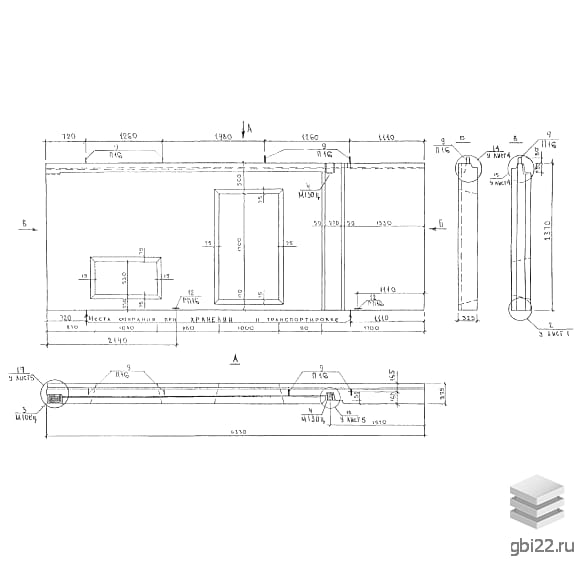

Трехслойные цокольные панели 3НЦ 7-1 вт (Альбом 3РС 17-15)

Маркировка и расшифровка

Обозначение 3НЦ 7-1 вт (Альбом 3РС 17-15) содержит ключевые параметры изделия:

• 3 – принадлежность к Альбому 3РС 17-15;
• НЦ – тип конструкции: наружная стеновая цокольная панель;
• 7 – типоразмер элемента;
• 1 – особые конструктивные особенности;
• вт – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Панели представляют собой прочные унифицированные конструкции прямоугольной формы с отверстиями для оконных и дверных проемов. На верхних гранях расположены гребни для надежного соединения с каркасом и защиты от атмосферных осадков.

Применение

Используются в жилищном и общественном строительстве для возведения фасадов и межкомнатных перегородок. Входят в домостроительную серию П3м.

Технические параметры

• Длина: 6330 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Вес: 5520 кг
• Марка бетона: М200 (B15)

Конструктивные особенности

Изготавливаются в горизонтальных формах с внутренней поверхностью, обращенной к поддону. Состоят из:

• Наружного и внутреннего слоев из тяжелого бетона (плотность 2300 кг/м?, морозостойкость F50)
• Утеплителя - плит пенополистирола ПСБ-25 толщиной 170 мм
• Дополнительных минераловатных плит марки 125

Армирование

Каркас выполнен из:

• Стали класса AIII (ГОСТ 5781-82)
• Проволоки класса BI (ГОСТ 6727-80)
• Подъемных петель из стали AI/AcII

Транспортировка и хранение

Перевозка осуществляется на специализированном транспорте с надежной фиксацией. Хранение - в вертикальном положении на деревянных подкладках.

Подробные технические требования содержатся в Альбоме 3РС 17-15 и соответствуют СНиП II-3-79, СНиП 2.03.01-84, ГОСТ 11024-81.
