Трёхслойные цокольные панели наружных стен 3НЦ 9-3 т (Альбом 3РС 17-15)

Маркировка 3НЦ 9-3 т (Альбом 3РС 17-15) расшифровывается следующим образом:

• 3 – принадлежность к технической документации Альбом 3РС 17-15;
• НЦ – тип изделия: наружная стеновая цокольная панель;
• 9 – номер типоразмера;
• 3 – дополнительные конструктивные особенности;
• т – повышенные теплоизоляционные свойства.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности:

• Прямоугольная форма с отверстиями под оконные и дверные проёмы;
• Гребни на верхних гранях для надёжного соединения с каркасом;
• Защита от влаги и атмосферных воздействий.

Применение:

• Возведение жилых и общественных зданий;
• Формирование фасадов и межкомнатных перегородок;
• Использование в домостроительной серии П3м.

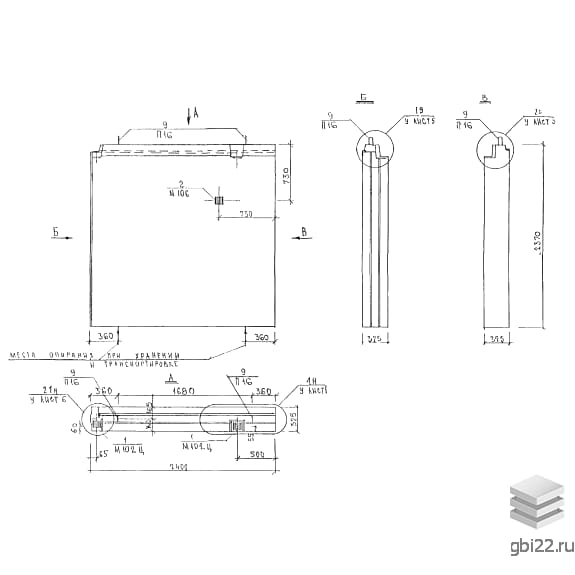

Технические параметры:

• Длина: 2400 мм;
• Ширина: 325 мм;
• Высота: 2370 мм;
• Вес: 2700 кг;
• Марка бетона: М200.

Материалы и производство

Состав панели:

• Наружный и внутренний слои: тяжёлый бетон марки B15 (плотность 2300 кг/м?, морозостойкость F50);
• Утеплитель: пенополистирольные плиты ПСБ-25 толщиной 170 мм (ГОСТ 15588-86);
• Дополнительная изоляция: минераловатные плиты марки 125 (ТУ 5762-010-04001485-96).

Армирование:

• Сварные каркасы и сетки из стали класса AIII (ГОСТ 5781-82);
• Проволока класса BI (ГОСТ 6727-80);
• Петли для подъёма из стали Ст3сп2, Ст3пс2 или 10ГТ;
• Закладные детали из проката марки Ст3кп2 (ГОСТ 380-88).

Производственные требования:

• Изготовление в горизонтальных формах;
• Качество лицевых поверхностей – категория А6;
• Соответствие нормам СНиП II-3-79, СНиП 2.03.01-84, ГОСТ 11024-81.

Транспортировка и хранение

Рекомендации:

• Перевозка на панелевозах с фиксацией конструкций;
• Складирование в вертикальном положении с деревянными подкладками;
• Подъём с помощью самобалансирующих траверс.

Дополнительно: Наружные поверхности могут окрашиваться масляной краской. Подробности производства указаны в Альбоме 3РС 17-15.
