Панели входа 3НВ 2-2 (Альбом 3РС 19-08)

Описание и маркировка

Панели входа 3НВ 2-2 – это прочные прямоугольные строительные конструкции, предназначенные для оформления входных групп зданий. Изделия отличаются декоративным исполнением и функциональными элементами, такими как выступы, углубления и закладные детали для соединения с другими компонентами.

Расшифровка маркировки:

• 3 – ссылка на нормативный документ Альбом 3РС 19-08;
• НВ – тип конструкции (панель входа);
• 2 – типоразмер элемента;
• 2 – дополнительные конструктивные особенности.

Изменение маркировки запрещено.

Применение

Панели используются при возведении крупнопанельных жилых домов и блок-секций серии П3м. Они служат основными элементами входных групп подъездов, улучшая внешний вид фасадов и снижая теплопотери благодаря высоким теплоизоляционным свойствам. Соответствуют требованиям СНиП 2.03.01-84 и обладают огнестойкостью не менее 2,5 часов.

Технические характеристики

• Длина: 1760 мм
• Ширина: 280 мм
• Высота: 3530 мм
• Вес: 2570 кг
• Марка бетона: М300

Материалы и производство

Изготовление панелей осуществляется в горизонтальных металлических формах для точного соблюдения геометрии. Основной материал – тяжелый бетон класса прочности B15 (плотность 2400 кг/м?) с морозостойкостью F100 и водонепроницаемостью W2.

Утеплитель:

• Плиты ПСБ-25 (ГОСТ 15588-86);
• Минеральная вата (на торцах).

Армирование:

• Сварные сетки и каркасы из стали AI, AIII (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-82);
• Закладные детали из проката Вст3кп2 (ГОСТ 380-88).

Транспортировка и хранение

Перевозка и складирование выполняются в рабочем положении с использованием деревянных подкладок. Для подъема применяются самобалансирующиеся стропы, предотвращающие повреждения.

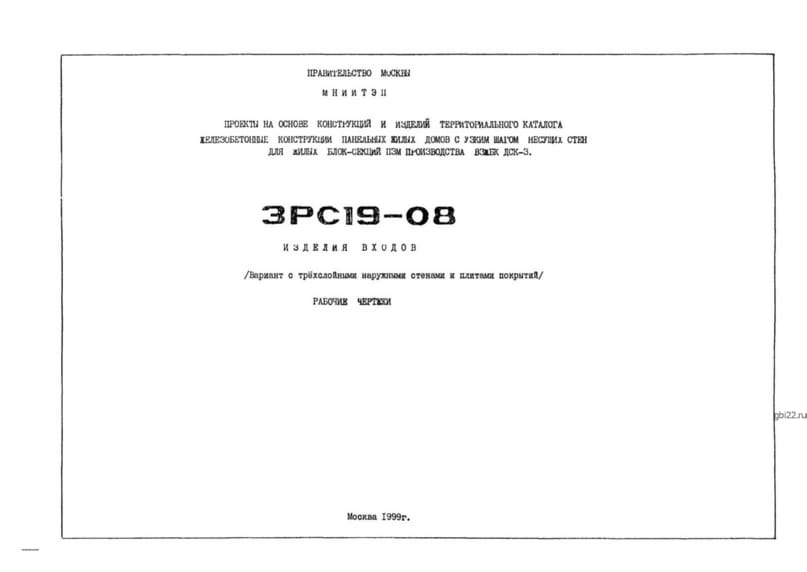

Подробные требования к производству и эксплуатации указаны в Альбоме 3РС 19-08.
